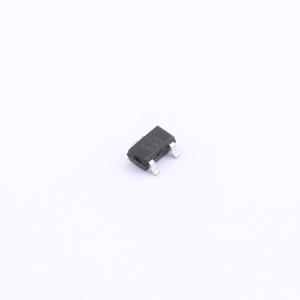

温馨提醒：图片仅供参考，商品以实物为准

OH49E

低阶线性霍尔芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款小型多功能经济型的线性霍尔传感器。工作原理是当磁场输入时，输出和输入量是成比例变化电压，静态输出电压大小由电源电压设定。该传感器具有低噪声输出，无需外部滤波的特点。可电气元件连接，无需缓冲。同时还包括精密电阻，以提供更好的温度稳定性和准确性。工作温度范围为 -40°C ~ 150°C，适用于消费类电子、工业和医疗环境。提供T092S和S0T23-3L两种封装形式，且符合RoHS标准。
品牌名称: JSMSEMI(杰盛微)
商品型号: OH49E
商品编号: C49021369
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.04275克(g)

商品参数

商品概述

OH49E是一款小型、多功能、经济型的线性霍尔传感器。其工作原理是当磁场输入时，输出与输入量成比例的电压变化，静态输出电压大小由电源电压设定。该传感器具有低噪声输出，无需外部滤波。可直接连接电气元件，无需缓冲。同时包含精密电阻，以提供更好的温度稳定性和准确性。工作温度范围为 -40℃ ~ 150℃，适用于消费类电子、工业和医疗环境。提供TO-92S和SOT-23-3L两种封装形式，且符合RoHS标准。

应用领域

电流检测
电机控制
位置检测
磁力计
旋转编码器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性霍尔传感器
	磁场范围	±60mT
	灵敏度	2.5mV/Gs
	灵敏度温漂	-
	线性度	-

	属性	参数值
	工作电压	3V~12V
	工作电流	5mA
	工作温度	-40℃~+150℃
	功能特性	-
