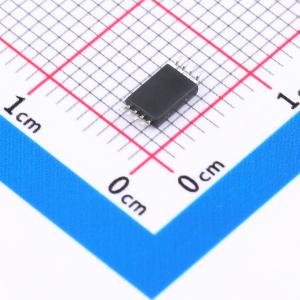

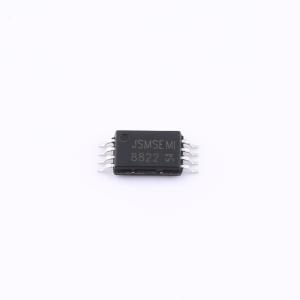

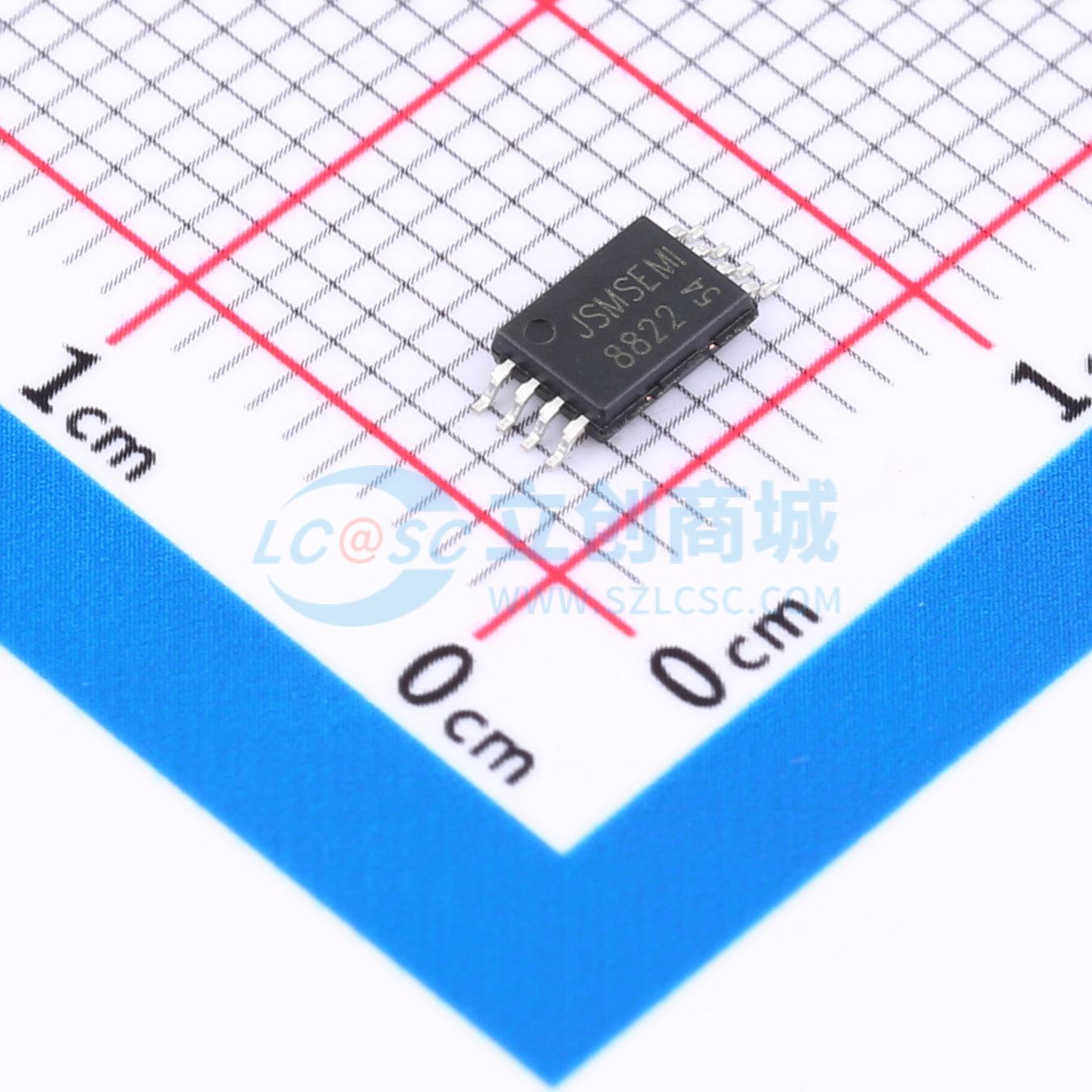

AO8822
N沟道 耐压:20V 电流:7A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是双N沟道逻辑增强型功率场效应晶体管，采用高单元密度先进沟槽技术制造，可提供出色的RDS(ON)。这种高密度工艺特别适合最小化导通状态电阻。这些器件特别适用于低电压应用，并且在非常小的外形表面贴装封装中需要低在线功率损耗。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- AO8822
- 商品编号
- C49020865
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1547克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 12.5mΩ@4.5V | |
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 600mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 16nC | |
| 输入电容(Ciss) | 1.12nF | |
| 反向传输电容(Crss) | 155pF | |
| 配置 | 共漏 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.95nF |
商品概述
8822是一款双N沟道逻辑增强型功率场效应晶体管,采用高单元密度的先进沟槽技术制造,具有出色的导通电阻RDS(ON)。 这种高密度工艺专门用于最小化导通电阻。这些器件特别适用于低压应用,并且在非常小尺寸的表面贴装封装中需要低在线功率损耗的场景。
商品特性
- 20V/7.0A,VGS = 4.5V时,RDS(ON) = 12 mΩ(典型值)
- 20V/5.5A,VGS = 2.5V时,RDS(ON) = 15 mΩ(典型值)
- 为极低的RDS(ON)进行超高设计
- 出色的导通电阻和最大直流电流能力
- 完全符合RoHS标准
- TSSOP8封装设计
应用领域
- 笔记本电脑电源管理
- 便携式设备
- 电池供电系统
