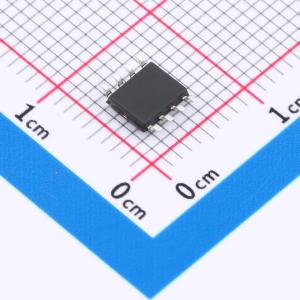

温馨提醒：图片仅供参考，商品以实物为准
LM285DR-2-5
15uA 80ppm/℃
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种采用双极工艺技术生产的低功耗带隙基准电压源。它可以在10μA至20mA的工作电流范围内提供稳定的电压参考，具有低动态电阻和良好的温度稳定性。芯片内置的基准调整机制确保了输出电压容差非常小。由于带隙基准组件仅由晶体管和电阻组成，电路具有非常低的噪声和良好的长期稳定性
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- LM285DR-2-5
- 商品编号
- C49016353
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.179266克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | - | |
| 输出电压 | 2.49V | |
| 输出电流 | - | |
| 精度 | ±0.3% | |
| 温度系数 | 80ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | 15uA | |
| 最小阴极电流调节 | 15uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | 60uVrms | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
LM285 是一款采用双极工艺制造的低功耗带隙基准电压源。它能在 10μA 至 20mA 的工作电流范围内提供稳定的电压基准，具有低动态阻抗和良好的温度稳定性。芯片内置的基准调整机制确保了极小的输出电压容差。由于 LM285 的带隙基准元件仅由晶体管和电阻构成，该电路具有极低的噪声和良好的长期稳定性。LM285 的设计充分考虑了各种负载下可能遇到的问题，使其对外部负载具有高度适应性，能够满足绝大多数基准电压源应用。LM285 的宽动态工作范围使芯片即使在电源发生显著变化时也能表现出优异的调节能力。LM285 在要求极低负载电流的同时提供精确基准，使其特别适用于低功耗电路，例如电池供电的便携式仪器、电压调节器以及通用模拟电路中的基准电压源。LM285 采用 SOP-8 封装，可在 -40℃ 至 85℃ 的温度范围内工作。
商品特性
- ±4mV（±0.3%）最大初始容差（A 级）
- 工作电流：10μA ~ 20mA
- 0.6Ω 最大动态阻抗（A 级）
- 低温漂系数
应用领域
- 工业控制系统
- 便携式低功耗设备
- 通用模拟电路
