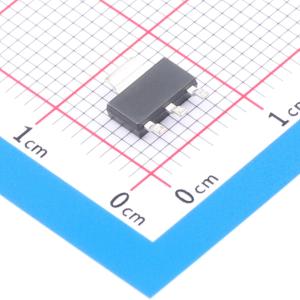

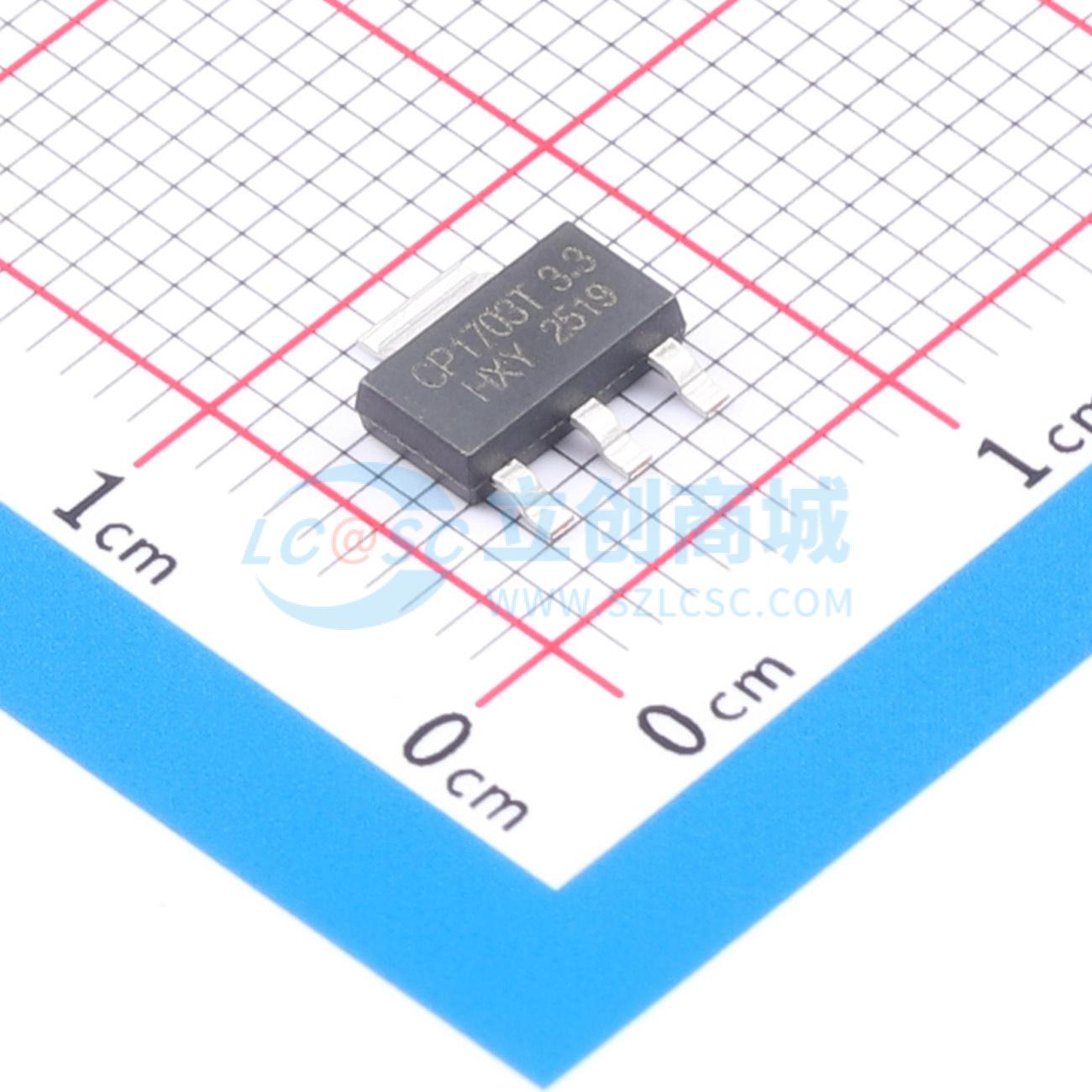

MCP1703T-3302E/DB-HXY

3.3V 800mA 16V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该线性稳压器（LDO）具备0.8A的输出电流能力，输出电压固定为3.3V，输入电压最高可达18V，适用于多种电源输入环境。器件在待机或轻载状态下仅消耗90μA的静态电流，有利于延长电池供电设备的续航时间。其低噪声、高纹波抑制比和快速瞬态响应特性，使其适用于对电源稳定性与纯净度要求较高的场景，如射频模块、传感器系统以及便携式电子设备中的核心供电单元。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: MCP1703T-3302E/DB-HXY
商品编号: C49006629
商品封装: SOT-223
包装方式: 编带
商品毛重: 0.1625克(g)

商品参数

商品概述

MCP1703T-xx02E/DB系列线性稳压器采用独特的BiCMOS技术，具备低静态电流（90μA）、低压差电压和高输出电压精度。其空间高效的SOT-223封装适用于便携式应用。输出电压在工厂预设并微调至±1.5%的精度，提供1.8V至5.0V的电压选项。该器件具备热关断和电流折返保护功能，可在最恶劣的工作条件下防止器件损坏。MCP1703T-xx02E/DB在输出电容为10μF或更大时保持稳定。

商品特性

极低压差电压：在0.8A输出时小于800mV
低电流消耗：典型值为90μA
高精度输出电压：±1.5%
保证0.8A输出电流（SOT223封装下，若输入-输出电压差小于1700mV）
在SOT223封装中，若从12V降至+5V，输出电流最高可达0.3A
紧凑封装：SOT-223
工厂预设输出电压
短路电流折返
低温漂系数

应用领域

电池供电设备
个人通信设备
家用电器/电子产品
个人电脑外设，硬盘

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	16V
	输出电压	3.3V
	输出电流	800mA
	电源纹波抑制比(PSRR)	72dB@(1kHz)
	压差	700mV@(800mA)

	属性	参数值
	静态电流(Iq)	90uA
	噪声	30uVrms
	功能特性	过流保护；短路保护；热关断
	工作温度	-40℃~+85℃
	输出类型	固定
	输出通道数	-
