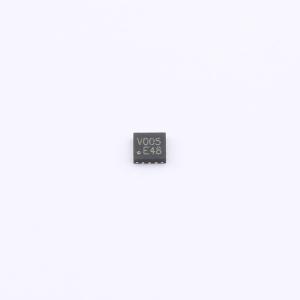

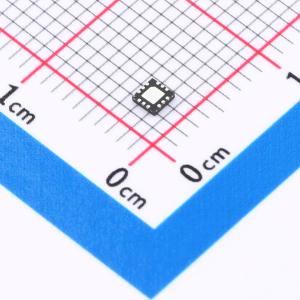

CH32V005D6U6
基于青稞RISC-V内核的工业级通用微控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CH32V006是基于青稞R1SC-V内核设计的工业级通用微控制器，支持48MHz系统主频，具有宽压、低功耗、单双线调试等特点。内置1组12位模数转换ADC，采样率高达3Msps；内置OPA运放，支持高速模式以提高压摆率，其P端支持3通道轮询；提供了7路DMA控制器、8路TouchKey、多组定时器、2组USART串口、I2C、SPI等丰富外设资源。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH32V005D6U6
- 商品编号
- C49006243
- 商品封装
- QFN-12(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.0744克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | RISC-V2C | |
| CPU最大主频 | 48MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 32KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 6KB | |
| EEPROM容量 | - |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 11 | |
| ADC(位数) | 12bit | |
| DAC(位数) | - | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 2V~5V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 窗口看门狗(WWDG)；独立看门狗(IWDG)；欠压检测(BOR/LVD/LVR/LVI)；上电复位(POR)；内置通用定时器；集成LDO；掉电复位(PDR) |
商品概述
CH32V006是一款基于青稞RISC-V内核的工业级通用微控制器，支持48MHz系统主频，具备宽电压工作范围、低功耗以及单双线调试等特点。该器件集成了一组12位模数转换器ADC，采样率高达3Msps；内置运算放大器OPA，支持高速模式以提升压摆率，其P端支持3通道轮询。此外，它还提供了7路DMA控制器、8路触摸按键TouchKey、多组定时器、2组USART串口、I2C接口、SPI接口等丰富的外设资源。
商品特性
- 内核：青稞32位RISC-V2C内核，采用RV32EmC指令集，集成快速可编程中断控制器与硬件中断堆栈，支持2级中断嵌套及48MHz系统主频。
- 存储器：最大8KB SRAM易失数据存储器，最大62KB CodeFlash程序存储器，256B系统非易失配置信息存储区，以及256B用户自定义信息存储区。
- 电源管理和低功耗：系统供电VDD额定电压范围为2~5 V，支持睡眠和待机等低功耗模式。
- 系统时钟和复位：内置出厂调校的24MHz RC振荡器和约128kHz RC振荡器，外部支持3~25MHz高速振荡器，集成系统时钟监控模块，具备上/下电复位及可编程电压监测器。
- 运算放大器OPA/PGA/电压比较器：具备多路输入通道并支持多档增益选择，提供2路输出通道并可选择连接至ADC引脚，P端支持3通道轮询，且支持高速模式以提高压摆率。
- 通用DMA控制器：提供7个通道，支持环形缓冲区管理，可与TIMx、ADC、USART、I2C、SPI等外设协同工作。
- 模数转换器ADC：12位分辨率，模拟输入范围为VSS~VDD，包含8路外部信号和2路内部信号通道，支持高达3Msps的采样率。
- 触摸按键：提供8路TouchKey通道检测。
- 定时器：包含1个16位高级定时器，支持死区控制、紧急刹车及用于电机控制的PWM互补输出；1个16位通用定时器，支持输入捕获、输出比较、PWM、脉冲计数及增量编码器输入；1个16位精简定时器；2个看门狗定时器（独立型和窗口型）；以及1个32位系统时基定时器。
- 通信接口：提供2组USART串口，支持LIN协议；1个I2C接口；1个SPI接口。
- GPIO端口：提供4组GPIO端口，共31个I/O口，可映射1个外部中断。
- 安全特性：具备芯片ID。
- 调试模式：支持单线（默认）和双线两种调试模式。
- 封装形式：提供QFN、QSOP、TSSOP封装选项。
