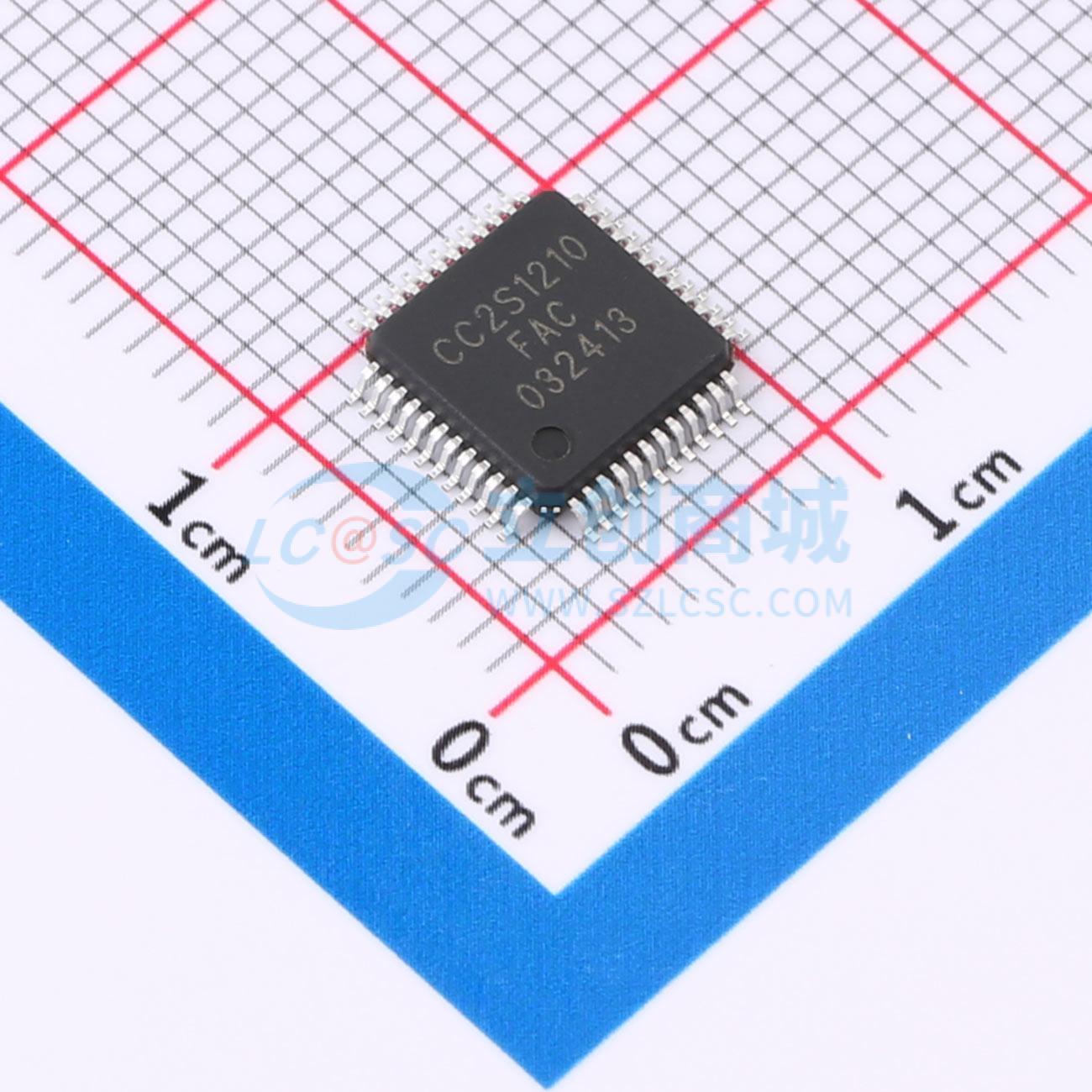

温馨提醒：图片仅供参考，商品以实物为准

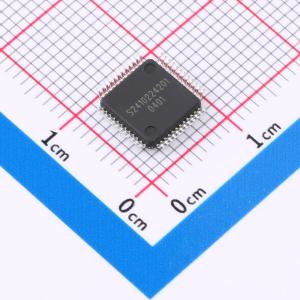

CC2S1210FAC
旋变数字转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CC2S1210是一款10位至16位分辨率旋变数字转换器，集成片上可编程正弦波振荡器，为旋变器提供正弦波激励。
- 品牌名称
- CrossChip(成都芯进)
- 商品型号
- CC2S1210FAC
- 商品编号
- C49006225
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.288克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 位置传感器 | |
| 类型 | 旋转变压器 | |
| 接口类型 | SPI | |
| 工作电压 | 4.75V~5.25V | |
| 旋转角度范围 | - | |
| 线性范围 | - | |
| 工作电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 模组 | 否 | |
| 长度 | 7mm | |
| 宽度 | 7mm | |
| 高度 | 1.6mm | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 故障诊断；可编程传输 |
商品概述
CC2S1210是一款分辨率可变的10位至16位旋变数字转换器，集成了片上可编程正弦波振荡器，用于为旋转变压器提供激励。转换器的正弦和余弦输入端允许输入频率范围为2 kHz至20 kHz、幅度为3.15Vₚ₋ₚ ± 27%的信号。采用II型伺服环路来跟踪输入信号，并将正弦和余弦输入信息转换为与输入角度和速度相对应的数字量。最大跟踪速率为3125 rps。该器件具备比率跟踪转换功能，可连续输出位置数据且无转换延迟，同时抑制噪声并提供对参考信号和输入信号谐波失真的容限。系统故障检测电路能够检测旋转变压器信号丢失、输入信号超范围、输入信号失配或位置跟踪丢失。各故障检测阈值可由用户单独编程，以适应特定应用。正弦和余弦输入端支持3.15Vₚ₋ₚ ± 27%的差分输入电压。激励频率可轻松编程设置为2 kHz至20 kHz范围内的多个标准频率。位置数据可通过16位并行端口或4线串行接口访问，提供10位至16位角位置。增量式编码器仿真采用标准A-quad-B格式，并提供方向输出。数字速度输出可通过16位并行端口或4线串行接口访问，提供10位至16位带符号数字量。该转换器是一款完整的单芯片解决方案，精度为±10弧分，分辨率可由用户在10/12/14/16位之间设置。提供并行和串行数据端口，支持位置与速度输出，具备可编程故障检测阈值和差分输入。内置可编程正弦波振荡器，兼容DSP和SPI接口标准。电源电压为5V，逻辑接口电压范围为2.3V至4V。额定工作温度范围为-40℃ ~ +125℃。采用LQFP48-7×7封装。
应用领域
- 直流和交流伺服电机控制
- 编码器仿真
- 电动助力转向
- 电动汽车
- 集成的启动发电机/交流发电机
