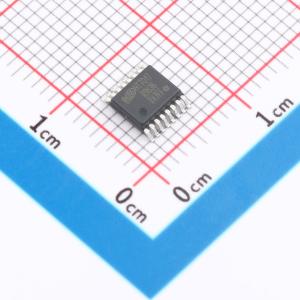

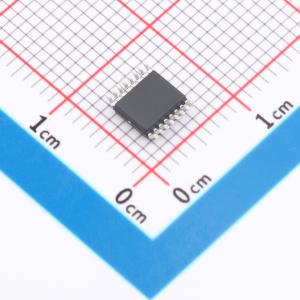

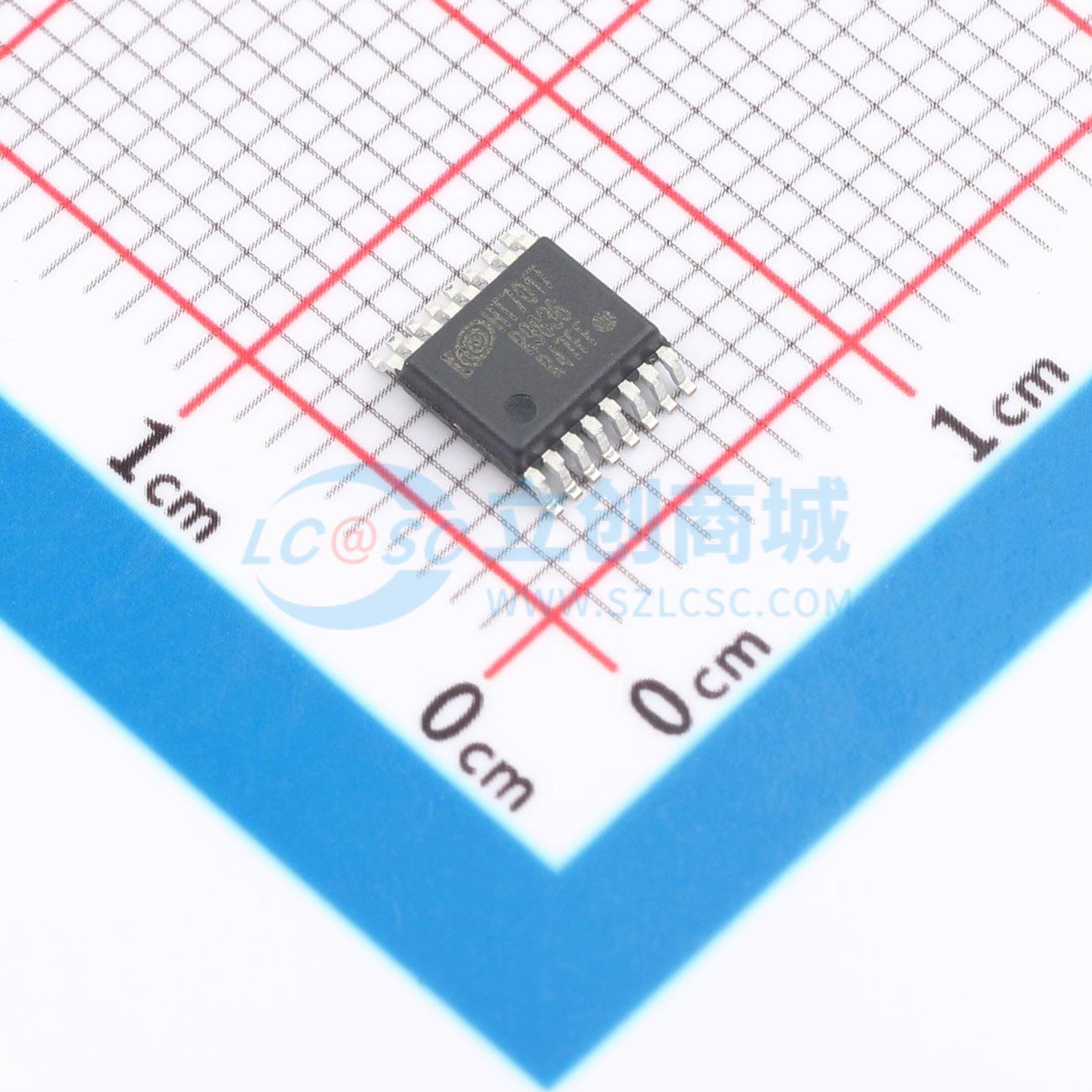

HT7017-TR
高精度单相多功能计量芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一颗带UART通信接口的高精度单相多功能计量芯片。芯片支持宽电压，工作电压范围是3.0 ~ 5.5V。工作晶振为6MHz。
- 品牌名称
- 钜泉光电
- 商品型号
- HT7017-TR
- 商品编号
- C48984349
- 商品封装
- SSOP-16
- 包装方式
- -
- 商品毛重
- 0.186克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电能计量芯片 | |
| 表计类型 | 单相电量芯片 | |
| 通道数 | 3 | |
| 精度 | - | |
| 工作电压 | 3V~5.5V | |
| 动态范围 | 20000:1 | |
| 接口类型 | UART |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 4mA | |
| 工作温度 | - | |
| 基准电压值 | 1.2V | |
| 基准电压源温漂 | - | |
| 时钟频率(fc) | 6MHz | |
| 带宽 | - | |
| 功能特性 | 可编程增益；中断控制；故障检测；防窃电检测；FIFO缓存；脉冲输出；电能累加引擎 |
商品概述
HT7017 是一颗带 UART 通信接口的高精度单相多功能计量芯片。芯片支持宽电压，工作电压范围是 3.0 ~5.5V。工作晶振为 6MHz。
商品特性
- 三路 19 bit Sigma-Delta ADC
- 支持20000:1的动态范围，比 8000:1版本芯片更好的小信号精度表现
- 可以同时得到两路计量通道的有功功率、无功功率
- 支持有功、无功和视在功率和有功电能脉冲输出
- 支持2路自定义功率累加电能
- 新增2路电流半波峰值
- 支持正反向电能
- 支持可变OSR 的随频采样功能
- 同时得到三路ADC通道的采样/有效值等参数，及电压通道的频率
- 支持UART通信方式
- 新增 Gz 算法；提供电压电流信号的 Real/image 信息
- 中断支持：过零中断、采样监测中断、电能脉冲中断和事件检测中断等
- ADC 全开 Normal Run 功耗 4mA
- 电源监测功能
- 支持电压暂降（SAG）和暂升（PEAK）功能
- 支持电流过流检测
- 支持计量可靠性机制
- 支持锰铜掉火线检测功能
- 提供校表参数的CRC 校验和累加和校验
- 提供256点的ADC波形缓存功能
- 芯片封装：SSOP 16
