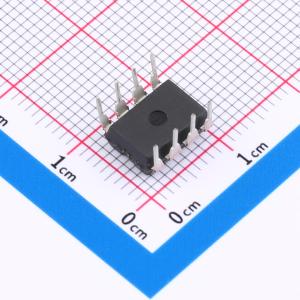

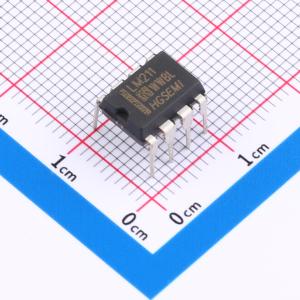

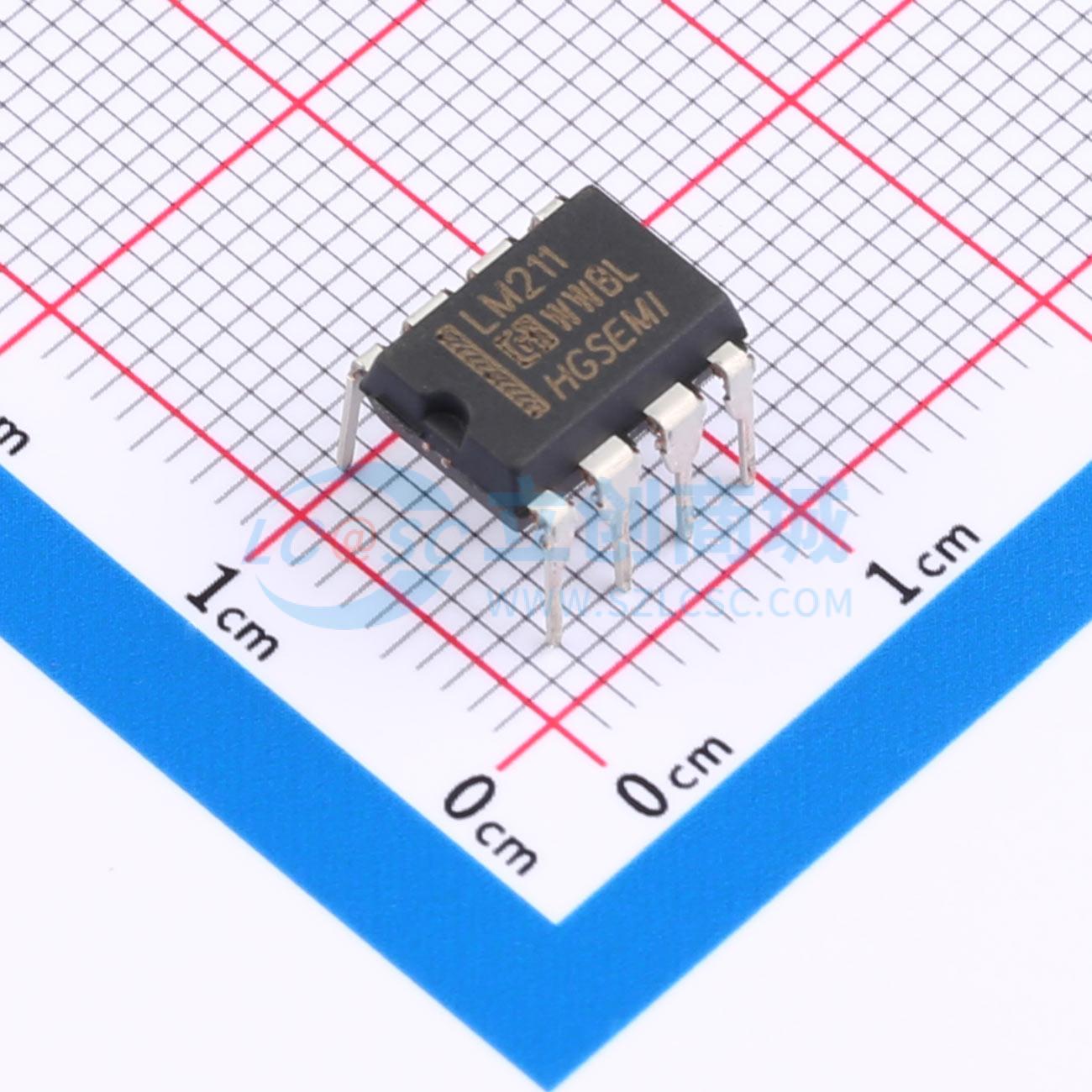

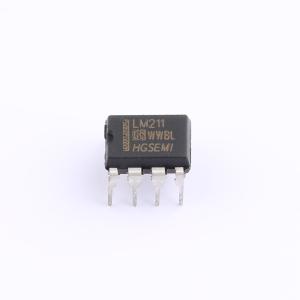

温馨提醒：图片仅供参考，商品以实物为准
LM211N/HG
LM211N
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM211/LM311能工作于 5V~30V 的单电源或 ±15V 的双电源，和常用的比较器一样，LM211/LM311 可成为一种真正的通用比较器。LM211/LM311 输入可与系统隔离，而输出可以地为参考，也可以电源或 VEE 为参考，此灵活性可以驱动 DTL、RTL、TTL 或 MOS 电平逻辑。在输出电流 50mA 时，该输出可以把电压切换到 50V，可用于驱动继电器、灯或螺线管。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM211N/HG
- 商品编号
- C48983863
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.79045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 1 | |
| 输入失调电压(Vos) | 700uV | |
| 输入偏置电流(Ib) | 45nA | |
| 传播延迟(tpd) | 200ns | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | - | |
| 输出模式 | - | |
| 轨到轨 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 5V~30V | |
| 双电源(Vee ~ Vcc) | ±15V | |
| 输入失调电压温漂(Vos TC) | - | |
| 输入失调电流(Ios) | 1.7nA | |
| 输入失调电流温漂(Ios TC) | - | |
| 响应时间(tr) | 200ns | |
| 功能特性 | - |
商品概述
LM211/LM311能够工作在5V~30V的单电源或±15V的双电源下，与常见的比较器类似，它是一款真正的通用型电压比较器。其输入可与系统隔离，输出可以以地为参考，也可以以正电源或VEE为参考。这种灵活性使其能够驱动DTL、RTL、TTL或MOS电平的逻辑电路。在50mA的输出电流下，其输出可切换高达50V的电压，适用于驱动继电器、指示灯或螺线管。
