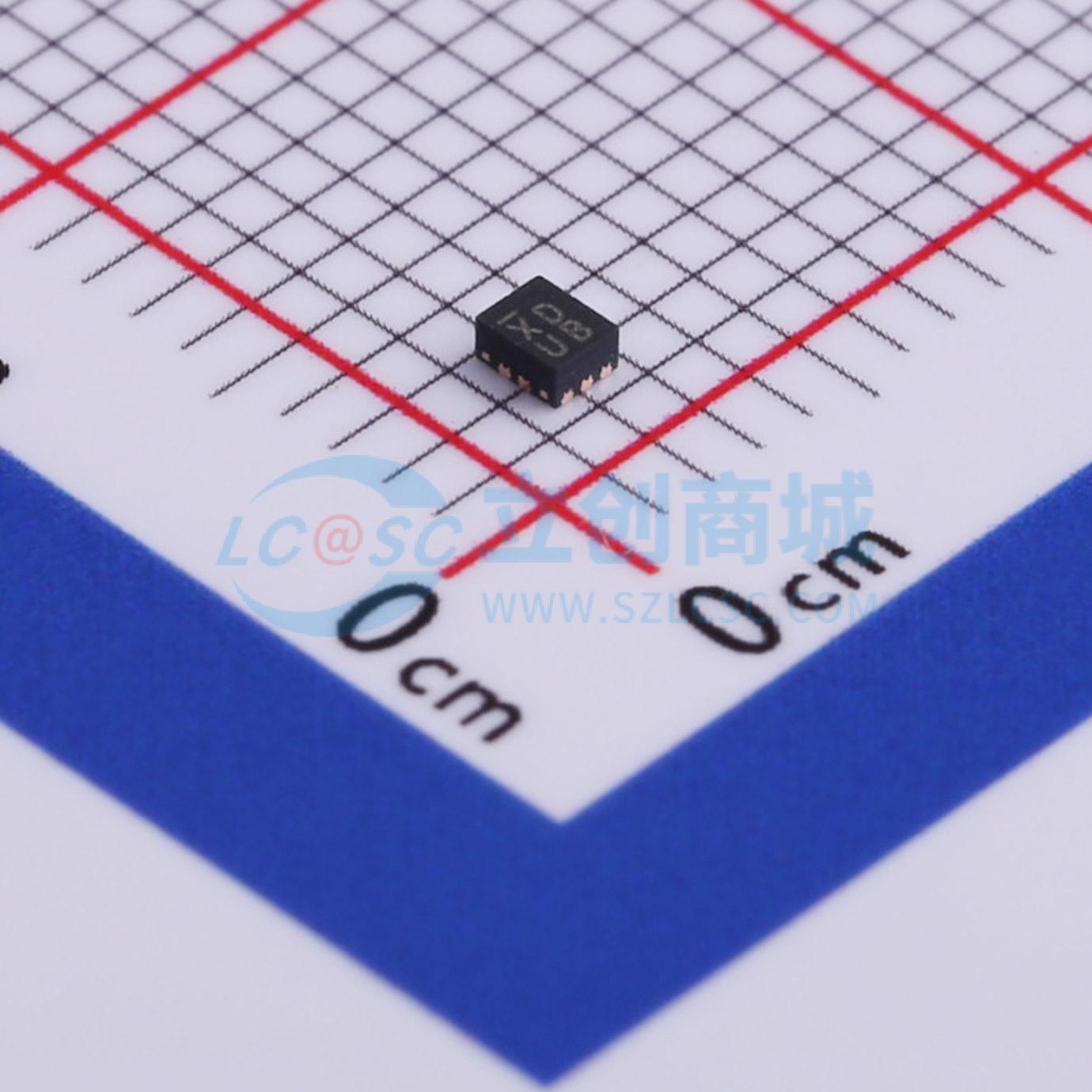

PI3USB102ZLEX

PI3USB102 是一个单差分通道 2:1 多路复用器/解复用器 USB 2.0 开关。其行业领先的优势包括由于低通道电阻和 I/O 电容导致的传播延迟小于 250ps。该设备将来自 USB 主机设备的差分输出多路复用到两个相应的输出之一。开关是双向的，并且在输出端对高速信号几乎没有或没有衰减。它设计用于低比特间偏移、高通道间噪声隔离，并且与各种标准兼容，例如高速 USB 2.0 (480 Mbps)。

PI3USB102 提供了符合 USB 2.0 规格的过电压保护。无论芯片是否通电，所有 I/O 引脚都能承受短接到 Vbus（5V +/-10%）。只有当在 VDD 引脚和电源之间放置 100 欧姆上拉电阻时，才能提供此功能。

在 Vbus 可高达 7V 的情况下，Pericom 建议将电阻值从 100 欧姆更改为 200 欧姆。只要存在 200 欧姆电阻，Pericom 仍然可以支持高达 7V 的过电压保护。

• 符合USB 2.0标准（高速和全速）
• 在VDD = 3.0V时，RON典型值为4.0Ω
• 低比特间偏移
• 低串扰：80 Mbps时为–33dB
• 关断隔离：80 Mbps时为–40dB
• 几乎零传播延迟：250ps
• 切换速度：9ns
• 通道导通电容：5.5pF
• VDD工作范围：2.7V至4.2V ±10%
• 数据引脚I/O ESD：接触8kV
• -0.5dB带宽为300MHz
• I/O引脚具有过电压保护，并且只要在3.3V电源轨和Pericom的VDD之间添加电阻/二极管，就可以承受短接到Vbus
• 封装（无铅&环保）：
  • 10触点UQFN，1.4mm x 1.8mm x 0.5mm（ZME10）
  • 10触点TQFN，1.3mm x 1.6mm x 0.75mm（ZLE10）

• 路由USB 2.0的信号
• 手持设备
