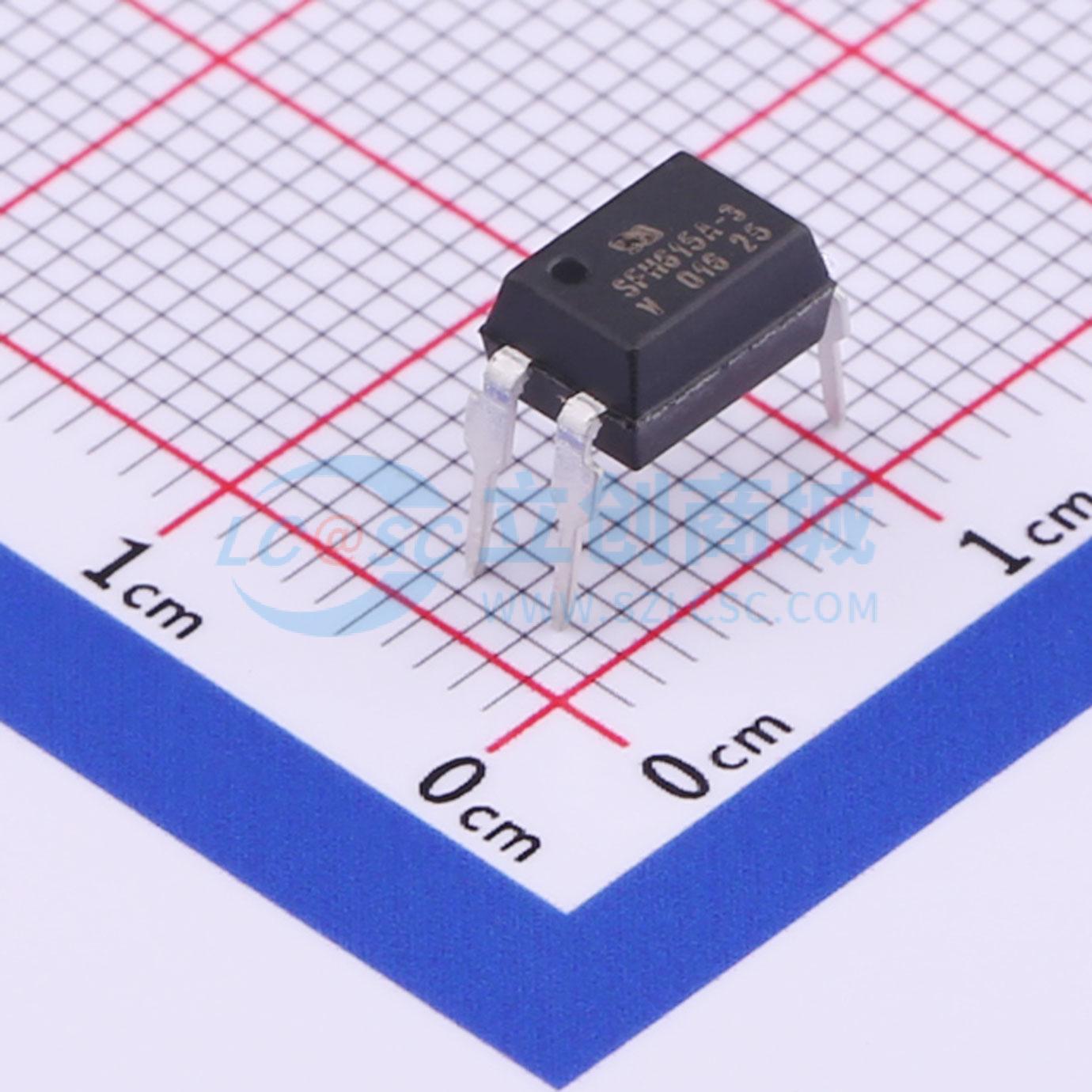

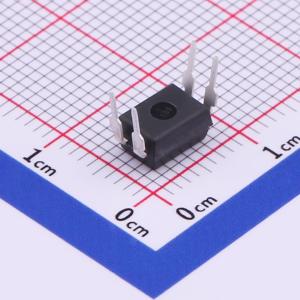

SFH615A-3
DC输入 隔离电压(rms):5300V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有多种传输比、低耦合电容和高隔离电压。这些耦合器有一个砷化镓红外二极管发射器，该发射器与一个硅平面光电晶体管探测器进行光耦合，并封装在一个塑料 DIP-4 封装中。这些耦合装置用于两个电气隔离电路之间的信号传输。耦合器的引脚间距为 2.54mm，可堆叠使用。选项 6 可实现大于 8mm 的爬电距离和电气间隙。此版本符合 IEC 60950（DIN VDE 0805）标准，适用于最高 400VRMS 或直流的工作电压的加强绝缘。
- 品牌名称
- VISHAY(威世)
- 商品型号
- SFH615A-3
- 商品编号
- C500641
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.439克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.35V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5.3kV | |
| 直流反向耐压(Vr) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 70V | |
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 250mV@10mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 2us | |
| 工作温度 | -55℃~+100℃ |
