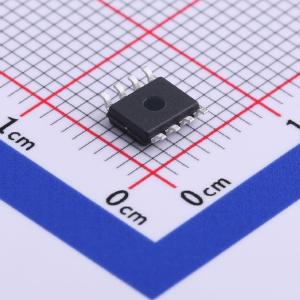

温馨提醒：图片仅供参考，商品以实物为准
AL6562AS-13
过渡模式PFC LED控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AL6562A 是一种电流模式功率因数校正控制器，设计用于过渡模式下工作。凭借其优异的线性性能乘法器，确保设备在宽输入电压范围内具有优异的总谐波失真（THD）。输出电压通过误差放大器和精确的1%内部电压参考（Tj = +25°C）进行控制。AL6562A 设计符合严格的节能标准，具有低启动电流，并且在进入待机模式时可以低电流消耗运行。过压保护电路增加了系统的鲁棒性，使设备能够承受启动和负载断开时产生的瞬态。
- 品牌名称
- DIODES(美台)
- 商品型号
- AL6562AS-13
- 商品编号
- C500799
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 工作电压(DC) | 10.3V~22V | |
| 开关频率 | - | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 900mV；2.5V | |
| 特性 | 过压保护(OVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
AL6562A是一款电流模式功率因数校正控制器，专为过渡模式运行而设计。凭借出色的线性性能乘法器，它确保器件在宽输入电压范围内运行，且总谐波失真（THD）极低。输出电压通过误差放大器和精确的（在TJ = +25℃时精度为1%）内部电压基准进行控制。 AL6562A设计用于满足严格的节能标准，具有低启动电流，并且在进入待机模式时能以低电流消耗运行。 过压保护（OVP）电路增强了系统的稳健性，使器件能够承受启动和负载断开时产生的瞬态。
商品特性
- 单级功率因数校正（PFC）控制器
- 过渡模式运行
- 低启动、工作和静态电流
- 内部启动定时器
- 反相（INV）输入上的使能/禁用功能
- 图腾柱式推挽输出驱动
- 可调输出过压保护
- SO - 8封装：采用“绿色”模塑料（无溴、锑）
- 完全无铅且符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 电子单级LED驱动器
- 以下设备的PFC预调节器：
- 符合IEC61000 - 3 - 2标准的开关电源（平板电视、显示器、台式电脑、游戏机）
- 功率高达350W的高端AC - DC适配器/充电器
- 电子镇流器、入门级服务器和网络服务器
