温馨提醒：图片仅供参考，商品以实物为准

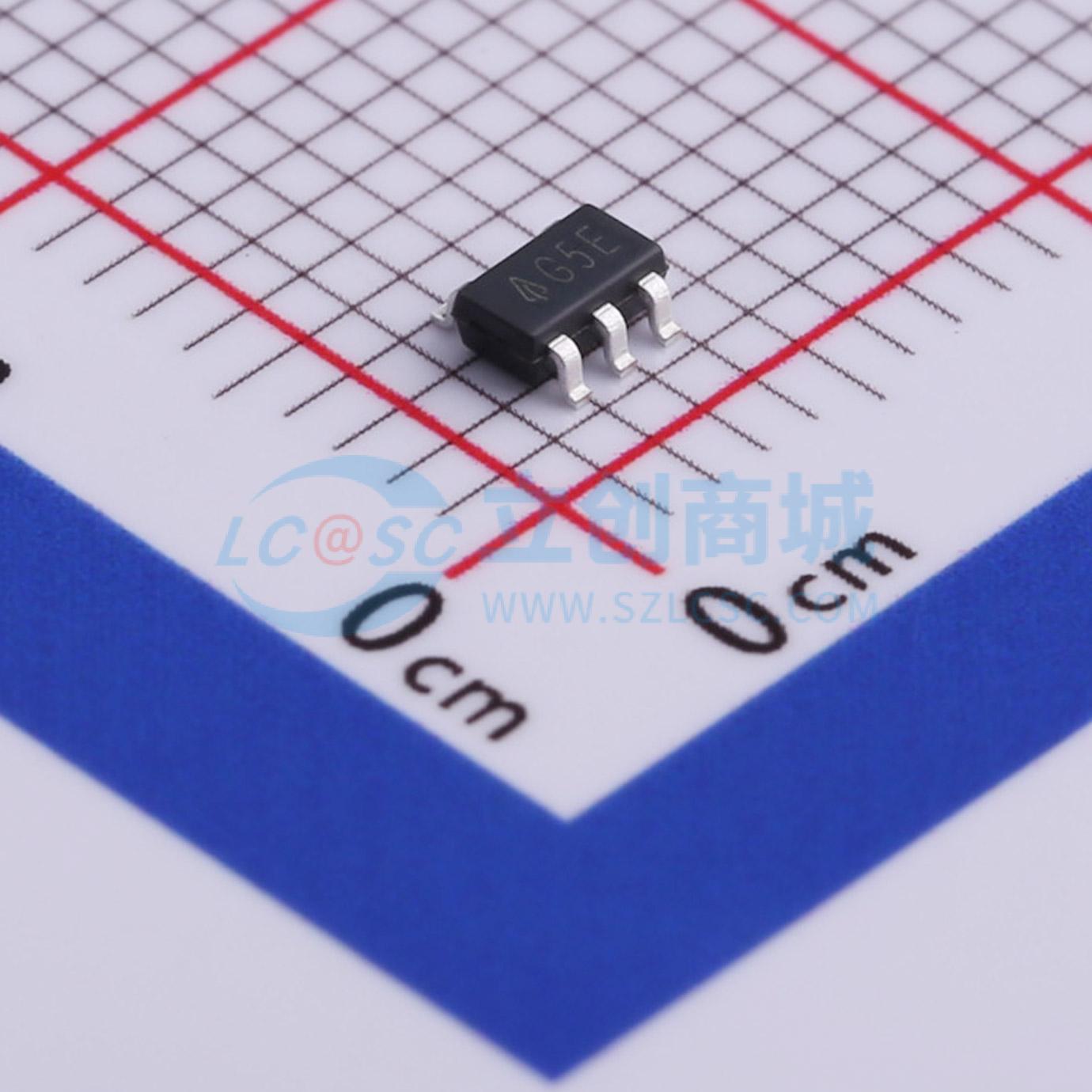

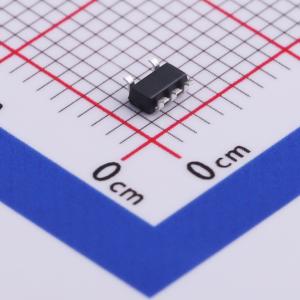

AP3418KTR-G1
1.5A高效率同步降压DC-DC转换器
- 描述
- AP3418是一款1.4MHz固定频率、电流模式、PWM控制的高效率同步降压DC-DC转换器,最大输出电流为1.5A,适用于便携设备,如单节锂离子电池供电的设备。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP3418KTR-G1
- 商品编号
- C500769
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 1.5A | |
| 开关频率 | 1.4MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 62uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AP3418是一款1.4MHz固定频率、电流模式、PWM同步降压型DC-DC转换器，能够高效驱动1.5A负载，具备出色的线性和负载调节能力。该器件集成了低导通电阻的同步P沟道和N沟道功率MOSFET开关，非常适合由单节锂离子电池供电的便携式设备。 多家不同制造商提供一系列专为AP3418优化的标准电感，这一特性极大地简化了开关电源的设计。 AP3418采用SOT25封装。
商品特性
- 输入电压范围：2.5V至5.5V
- 输出电压：0.6V至输入电压
- 可调输出
- 固定1.4MHz频率
- 最高效率达95%
- 输出电流：1.5A
- 电流模式控制
- 欠压时100%占空比
- 内置过流保护
- 内置短路保护
- 内置热关断保护
- 内置欠压锁定功能
- 内置软启动
- 完全无铅，完全符合RoHS标准，无卤素和锑，是“绿色”器件。
应用领域
- 液晶电视
- 机顶盒
- 数据通信
- 便携式设备
- 智能手机
