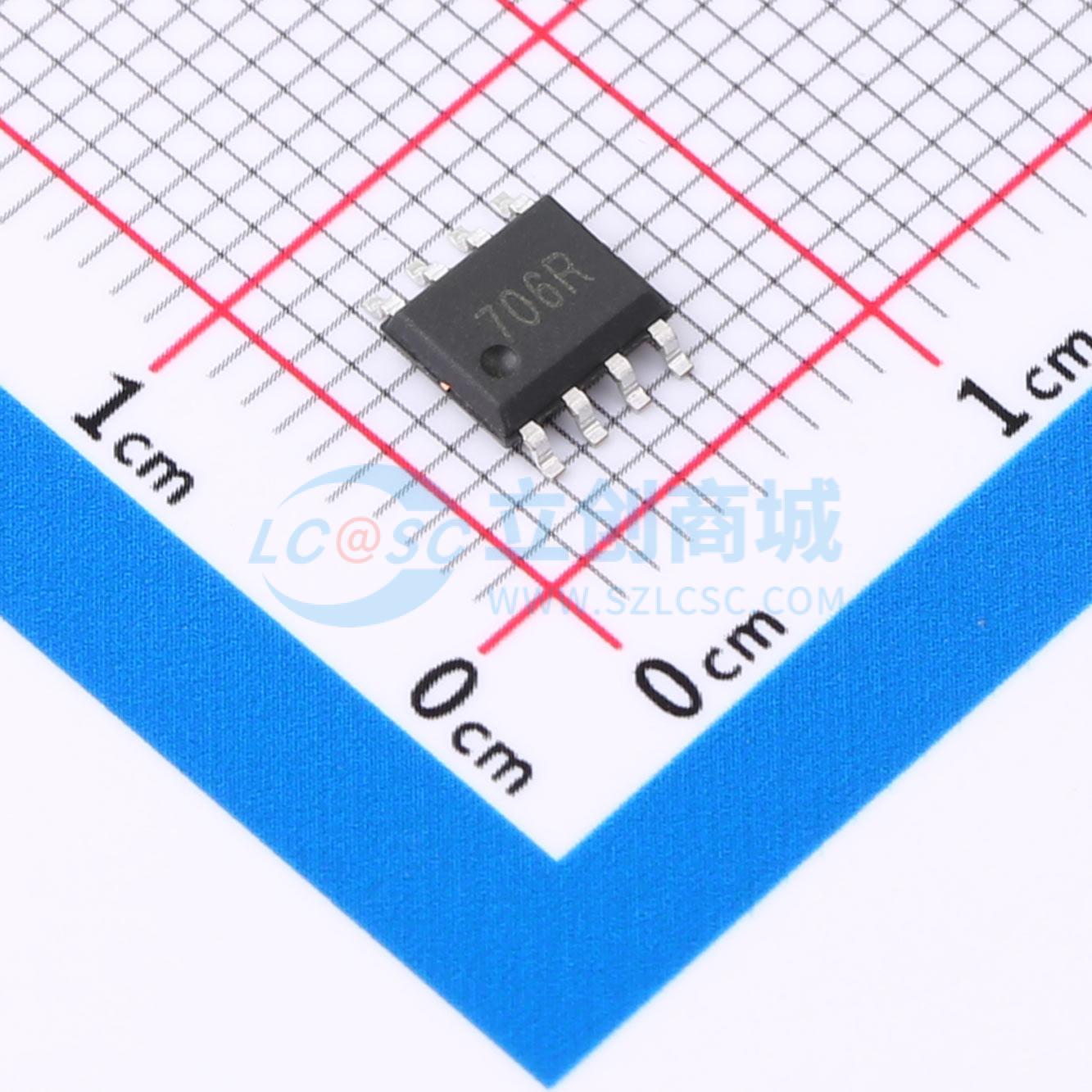

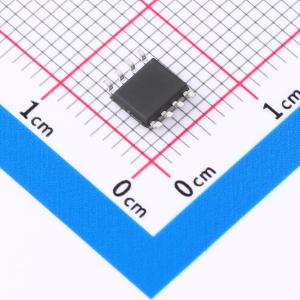

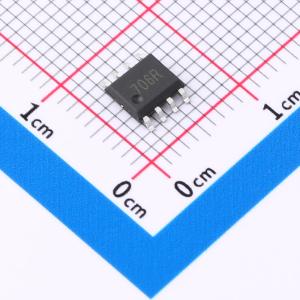

TPAX706RS8
带看门狗输入和手动复位功能的电源电压监控器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是具有成本效益的系统电源监控电路，用于监控数字系统中的电源。提供电源监控电路，可在电源开启、关闭和掉电情况下产生复位输出。复位输出在低至1V的VCC下仍可工作。还提供独立的看门狗监控电路，若看门狗输入在1.6秒内未切换则激活。此外，还有一个1.25V阈值检测器，用于电源故障警告、低电量检测或监控额外电源。还包括一个低电平有效、消抖的手动复位输入。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPAX706RS8
- 商品编号
- C48886820
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1574克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 2.63V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 复位超时 | 200ms | |
| 工作温度 | -40℃~+85℃@(TA) | |
| 功能特性 | 手动复位输入；看门狗定时器 | |
| 静态电流(Iq) | 80uA |
商品概述
该系列是经济高效的系统电源监控电路，专为监控数字系统中的电源而设计。它提供电源监控电路，可在上电、掉电和欠压条件下产生复位输出。复位输出在VCC低至1V时仍保持工作状态。还提供独立的看门狗监控电路。如果看门狗输入在1.6秒内未被触发，此电路将被激活。此外，还有一个1.25V阈值检测器，用于电源故障预警、低电量检测或监控额外的电源。还包括一个低电平有效、去抖动的手动复位输入。另一型号提供高电平有效复位以替代看门狗定时器。还有一型号提供RESET输出而非RESET输出。所有型号均采用小型SOP-8封装。
商品特性
- 1V至5.5V的宽工作电压范围
- 保证在Vcc=1.0V时逻辑输出正确
- 200ms复位脉冲宽度
- 独立的看门狗定时器，超时时间为1.6秒
- 电源瞬态抗扰度
- 80uA（典型值）电源电流
应用领域
- 计算机
- 嵌入式系统
- 工业设备
- 智能仪器
- 可编程控制器
- 无线通信系统
- 使用DSP、微控制器或微处理器的应用
