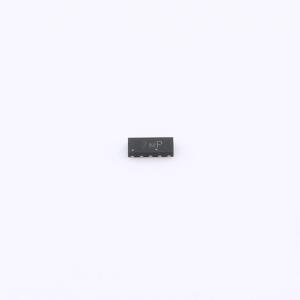

温馨提醒：图片仅供参考，商品以实物为准
TPESD7104P-1
TVS 5V截止 峰值浪涌电流：3A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电放电(ESD)为电压敏感部件提供保护。绝佳的箱位功能、低泄漏和快速响应时间为接触ESD的设计提供了业内最佳的保护。由于尺寸小，因此适用于智能手机、智能手表或板空间非常宝贵的其它许多便携式/可穿戴应用.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD7104P-1
- 商品编号
- C48886832
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压(VBR) | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.3pF |
商品特性
- 超低电容：典型值0.2pF（I/O至I/O）
- 低工作电压：5V
- 低钳位电压
- 最多4线保护
- 无引线直通封装
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试：空气放电 ±20kV
- 接触放电 ±15kV
- IEC 61000-4-5（雷击）3A（8/20μs）
- 封装：DFN2510（2.5×1.0×0.5mm）
- 超低漏电流：nA级
- 外壳材料：“绿色”模塑化合物
- 湿度敏感度：根据J-STD-020标准为3级
应用领域
- HDMI 1.4 和 2.0端口
- USB 2.0 和 3.0端口
- 显示器和平板显示器
- 机顶盒和数字电视
- 笔记本电脑
