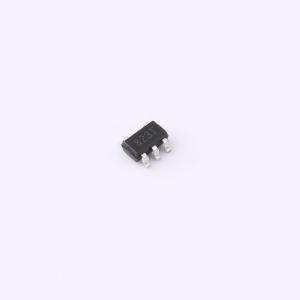

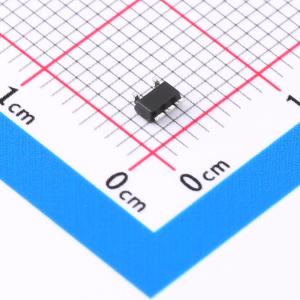

温馨提醒：图片仅供参考，商品以实物为准
TPCAT823TTDI-GT3
带看门狗定时器和手动复位输入的电压监控电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是具有成本效益的系统电源监控电路，用于监控数字系统中的电源。该系列产品提供电路初始化和定时监控功能，包括独立的看门狗监控电路和手动复位输入。与单独的IC或分立元件相比，它们显著提高了系统的可靠性和准确性。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPCAT823TTDI-GT3
- 商品编号
- C48886830
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.1058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | - | |
| 工作电压 | 1V~7V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 3.08V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 复位超时 | 200ms | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 手动复位输入；看门狗定时器 | |
| 静态电流(Iq) | 4uA |
商品概述
该系列产品是高性价比的系统电源监控电路，旨在监控数字系统中的电源。该系列产品提供电路初始化和时序监控功能，包含独立的看门狗监控电路和手动复位输入。与分立集成电路或分立元件相比，它们显著提高了系统的可靠性和准确性。
商品特性
- 1V 至 7V 的宽工作电压范围
- 保证在 Vcc=1.0V 时逻辑输出正确
- 200ms 复位脉冲宽度
- 独立的看门狗定时器 - 1.6s 超时
- 电源瞬态抗扰度
- 4uA 电源电流
应用领域
- 计算机
- 嵌入式系统
- 工业设备
- 智能仪器
