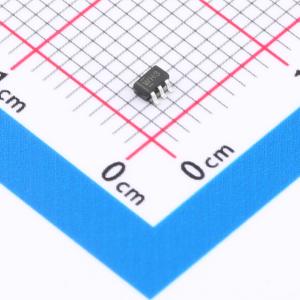

温馨提醒：图片仅供参考，商品以实物为准
TP74LV1T86C5
单电源供电，二输入异或电平转换门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是单级电平转换 2 输入异或门。低阈值输入在 VCC = 3.3V 时支持 1.8V 输入逻辑，可用于 1.8V 至 3.3V 电平向上转换。此外，5V 容限输入引脚可在 VCC = 2.5V 时实现 3.3V 至 2.5V 输出的电平向下转换。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74LV1T86C5
- 商品编号
- C48886816
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.0299克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.8V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2.1V；1.21V；1.35V；990mV；940mV；2.02V；1.135V；1.47V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 580mV；750mV；800mV；800mV | |
| 输出高电平(VOH) | 2.15V；2.49V；2V；1.45V；4.5V；1.21V；3.95V；2.8V；2.7V；4.6V | |
| 输出低电平(VOL) | 350mV；100mV；252mV；200mV；150mV；250mV | |
| 系列 | 74LV | |
| 传播延迟(tpd) | 6.1ns@5V,30pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 |
商品概述
该器件是一款单路电平转换2输入异或门。其低阈值输入在VCC = 3.3V时支持1.8V输入逻辑，可用于1.8V至3.3V的电平上转换。此外，其5V耐压输入引脚支持电平下转换（在VCC = 2.5V时，实现3.3V至2.5V的输出）。
商品特性
- 单电源电压转换器，支持1.8V、2.5V、3.3V和5.0V电平
- 工作电压范围1.8V至5.5V
- ±25mA输出驱动能力
- 低功耗电流：Icc = 10μA（最大值）
- ESD保护性能超过JESD 22标准
应用领域
- AV接收器
- 音频底座
- 蓝光播放器和家庭影院
- 嵌入式个人电脑
- 个人数字助理
- 电源
- 固态硬盘
- 无线耳机
- 键盘
- 鼠标
