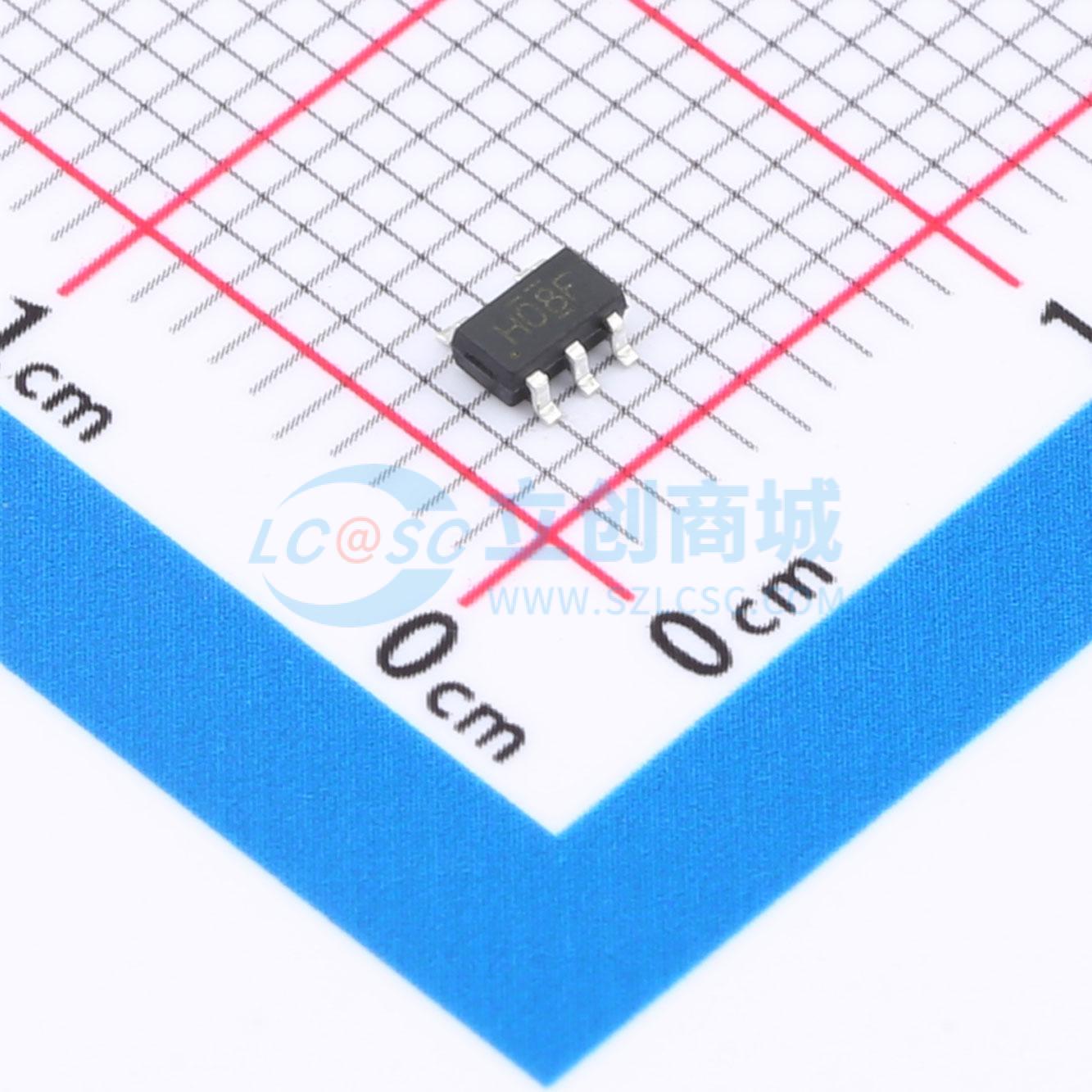

温馨提醒：图片仅供参考，商品以实物为准
TP74AUP1G08S5
二输入与门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TP74AUP1G08是一款2输入与门，在正逻辑中可实现Y = A • B或Y = A(非) + B(非)的功能。该器件在整个0.8V至3.6V的VCC电压范围内，能确保极低的静态和动态功耗。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74AUP1G08S5
- 商品编号
- C48886815
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 1 | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 1.6V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV；700mV | |
| 输出高电平(VOH) | 2.6V | |
| 输出低电平(VOL) | 440mV | |
| 系列 | 74AUP | |
| 传播延迟(tpd) | 2.4ns@3.3V,5pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
