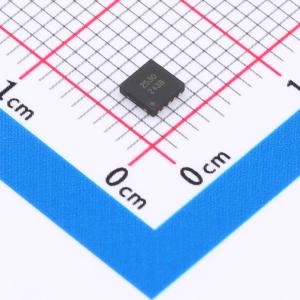

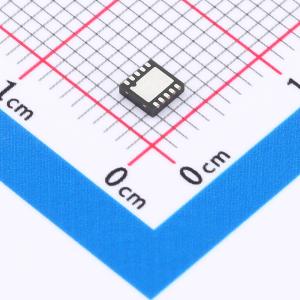

温馨提醒：图片仅供参考，商品以实物为准
TP2530CADJD16
3A 6V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款专为低压差和大电流应用设计的 3A 低压差线性稳压器。该器件采用双电源工作，控制电路有一个控制输入，电源输入低至 1.0V 可为输出提供电流。具有 3A 输出电流和超低压差输出电压，以及全面的保护功能。输出电压可低至 0.8V。其他特性包括软启动、欠压保护、限流保护、上电复位功能和过温保护。采用 DFN3×3-10L 封装。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP2530CADJD16
- 商品编号
- C48886810
- 商品封装
- PDFN-10L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 6V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 250mV@(3A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 900uA | |
| 噪声 | - | |
| 功能特性 | 输入欠压保护；过流保护；内置软启动；复位功能；工作状态指示；使能控制；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
TP2530CADJD16 是一款 3A 低压差线性稳压器，专为低压差和高电流应用而设计。该器件采用双电源工作，一路为控制电路提供控制输入，另一路电源输入可低至 1.0V 用于为输出提供电流。它具有 3A 输出电流和超低压差输出电压以及全面的保护功能。输出电压可低至 0.8V。其他特性包括软启动、欠压保护、限流保护、上电复位功能和过温保护。该器件采用 DFN3×3-10L 封装。
商品特性
- 输入电压范围 1.0V 至 6.0V
- 输出电压可调（最低 0.8V）
- 优异的线性调整率（典型值 0.01%/V）
- 优异的负载调整率（典型值 0.1%/A）
- 符合 RoHS 标准，无铅封装
- 在输出电流为 3A 时，典型压差电压为 250 mV
- 内部热过载保护
- 内部短路电流限制
- 输出电压欠压保护
- 支持陶瓷电容稳定工作
应用领域
- 笔记本电脑、上网本、显卡
- 低压逻辑电源
- 芯片组电源
- 服务器系统
- 开关电源后级稳压器
