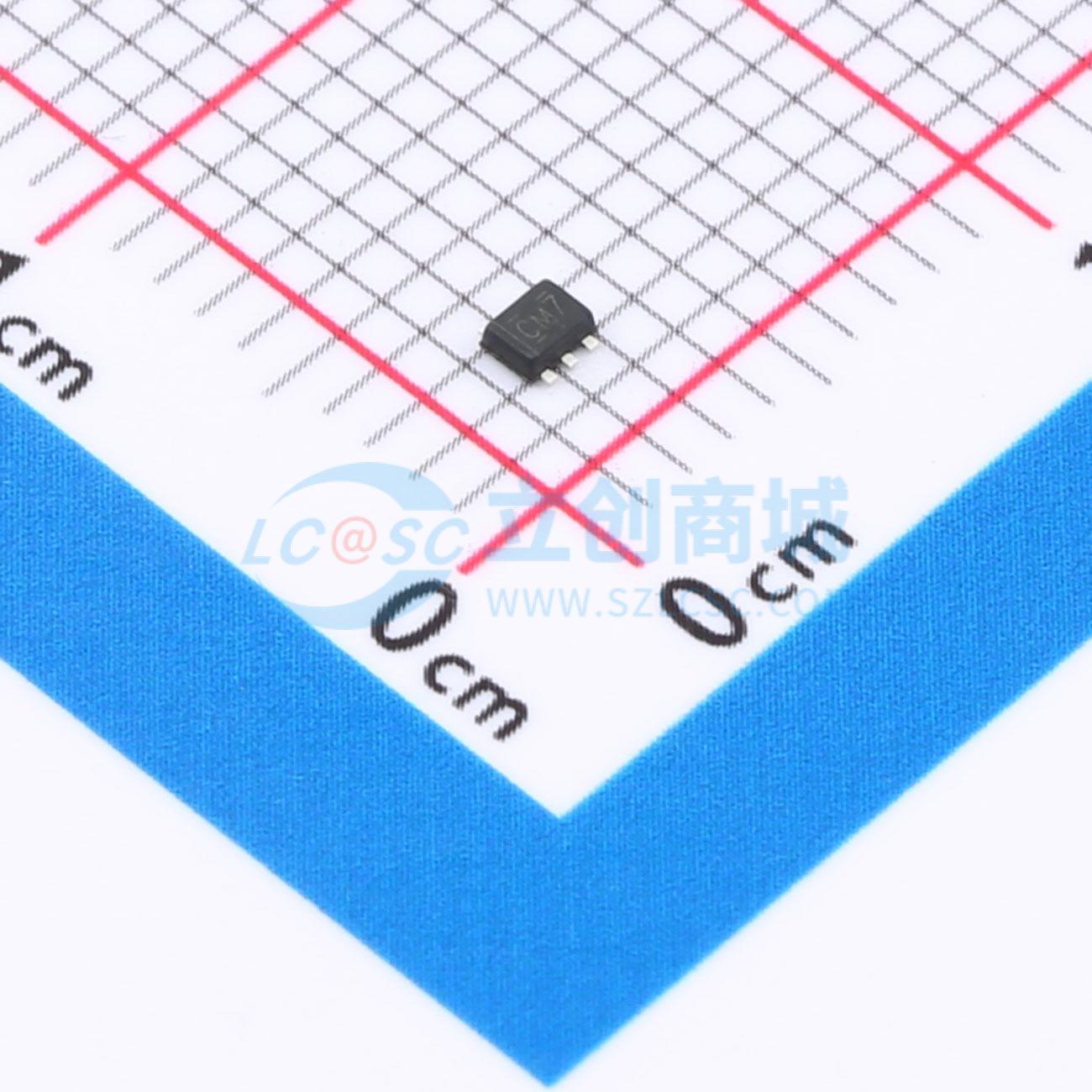

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G125DRLR-TP
三态输出，总线缓冲器/线路驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是单总线缓冲器/线路驱动器，具有三态输出。当输出使能 (OE) 为高电平时，输出将被禁用。相反，当OE为低电平时，真实数据将从A输入传递到Y输出。该器件具有掉电保护电路，可防止器件在掉电时损坏。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SN74LVC1G125DRLR-TP
- 商品编号
- C48886799
- 商品封装
- SOT-553
- 包装方式
- 编带
- 商品毛重
- 0.022025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | - | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 3ns@5V,50pF | |
| 功能特性 | 掉电隔离；输出使能 |
商品概述
SN74LVC1G125是一款具有三态输出的单总线缓冲器/线路驱动器。当输出使能（OE）为高电平时，输出将被禁用。相反，当OE为低电平时，真实数据将从A输入端传递到Y输出端。该器件具有掉电保护电路，可防止器件在断电时损坏。
商品特性
- 工作电压范围：1.65V 至 5.5V
- 输入端可耐受高达 5.5V 的电压
- 高抗噪性
- 低功耗
- ESD 保护超过 JESD 22 标准
- 人体放电模型：2000V (A114-A)
- 机器模型：200V (A115-A)
- 充电器件模型：1000V (C101)
应用领域
- AV接收机
- 音频坞站
- 蓝光播放器与家庭影院
- 嵌入式个人电脑
- 个人数字助理
- 电源：电信/服务器交流/直流供电
- 固态硬盘
- 无线耳机、键盘和鼠标
