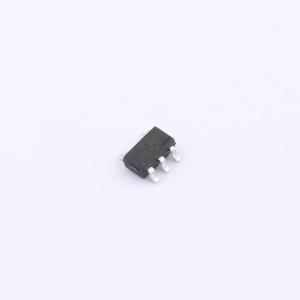

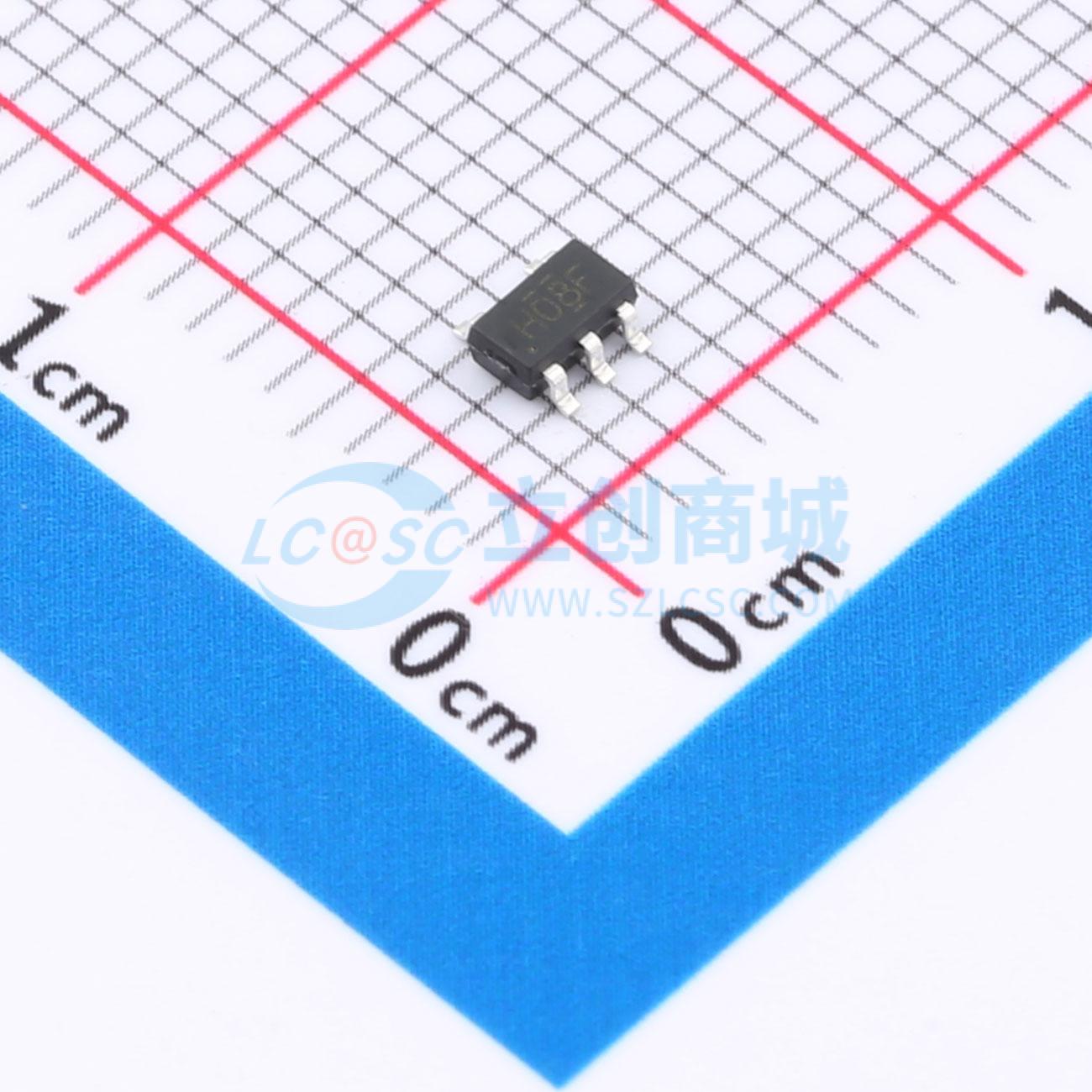

SN74AUP1G08DBVR-TP
二输入与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUP1G08是一款2输入与门，在正逻辑中可实现Y = A • B(非) 或 Y(非) = A + B的功能。该器件在整个0.8V至3V的VCC电压范围内，能确保极低的静态和动态功耗。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SN74AUP1G08DBVR-TP
- 商品编号
- C48886797
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.034967克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 2 | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 2V；1.6V；800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV；0V；700mV | |
| 输出高电平(VOH) | 1.32V；1.9V；2.72V；1.11V；2.05V；2.6V | |
| 输出低电平(VOL) | 440mV；310mV；100mV | |
| 系列 | AUP | |
| 传播延迟(tpd) | 2.4ns@3.3V,5pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
