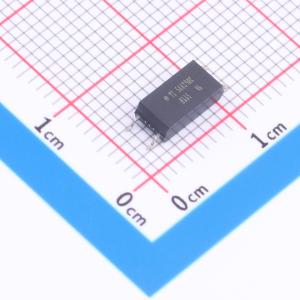

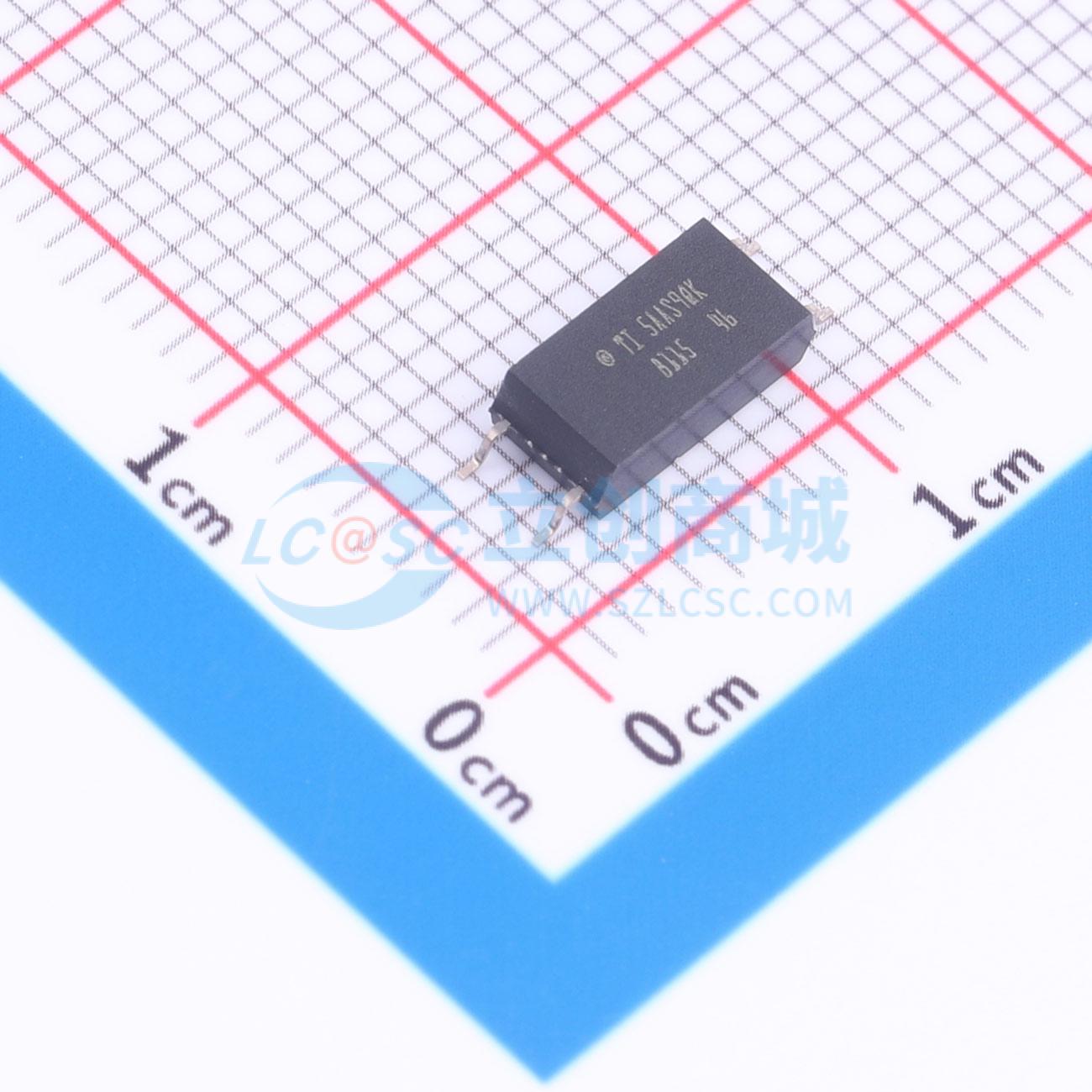

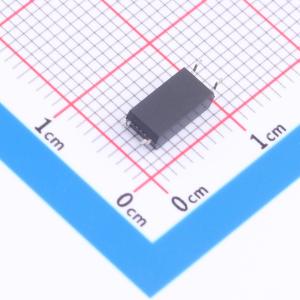

温馨提醒：图片仅供参考，商品以实物为准

ISOM8115DFSRQ1

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: ISOM8115DFSRQ1
商品编号: C48731581
商品封装: SOIC-4
包装方式: 编带
商品毛重: 2.02克(g)

商品参数

参数完善中

商品概述

ISOM811x-Q1 是汽车级增强型单通道光耦仿真器，具有模拟晶体管输出。ISOM811x-Q1 器件是具有 LED 仿真器输入和晶体管输出的单通道光耦仿真器，也是许多传统光耦合器的封装兼容、引脚对引脚升级版器件，无需重新设计 PCB 即可增强现有系统。与光耦合器相比，ISOM811x-Q1 光耦仿真器具有显著的可靠性和性能优势，包括高带宽、低关断延迟、低功耗、更宽的温度范围、平坦的 CTR 和严格的过程控制，从而实现较小的器件间偏移。由于没有要补偿的老化效应或温度变化，因此仿真 LED 输入级的功耗比光耦合器低。ISOM811x-Q1 器件采用引脚间距为 2.54mm 和 1.27mm 的小型 SOIC-4 封装，支持 3750VRMS 和 5000VRMS 隔离额定值以及直流 (ISOM811[0-3]-Q1) 和双向直流 (ISOM811[5-8]-Q1) 输入选项。ISOM811x-Q1 器件具有高性能和高可靠性，因此可用于电源反馈设计、电机驱动、工业控制器中的 I/O 模块、工厂自动化应用等。

商品特性

业界通用光晶体管光耦合器的封装兼容、引脚对引脚升级版
具有符合AEC-Q100标准的特性，器件温度等级1:–40℃ 至 125℃ 环境工作温度范围
单通道LED仿真器输入
IF=5mA、VCE=5V时的电流传输比(CTR):ISOM8110-Q1、ISOM8115-Q1:100% 至 155%；ISOM8111-Q1、ISOM8116-Q1:150% 至 230%；ISOM8112-Q1、ISOM8117-Q1:255% 至 380%；ISOM8113-Q1、ISOM8118-Q1:375% 至 560%
高集电极-发射极电压:VCE(最大值)=80V
采用稳健SiO2隔离栅
隔离等级:高达5000VRMS
工作电压:高达750VRMS 、1061VPK
浪涌能力:高达10kVPK
VCE=10V、IC=2mA、RL=100Ω时响应时间典型值为3μs
功能安全型，可提供用于功能安全系统设计的文档
符合VDE按DIN EN IEC 60747-17 (VDE0884-17)标准认证
UL 1577认证，额定5000VRMS
IEC 62368-1、IEC 61010-1认证
CQC GB 4943.1认证

应用领域

开关电源
HEV/EV OBC和直流/直流转换器
高级驾驶辅助系统(ADAS)
车身电子装置与照明
信息娱乐系统与仪表组
混合动力汽车/电动汽车电池管理系统(BMS)
电源反馈设计
电机驱动
工业控制器I/O模块
工厂自动化应用
