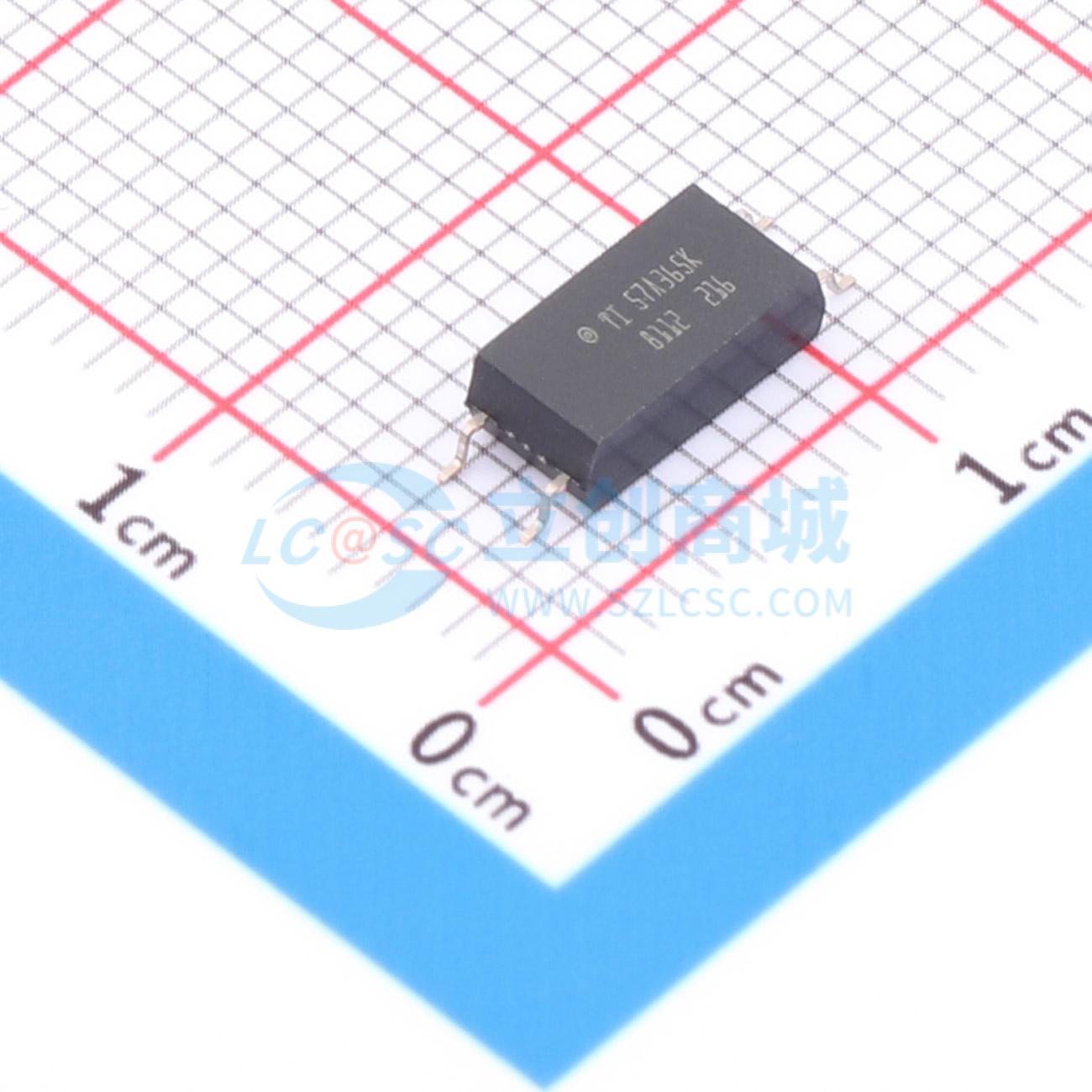

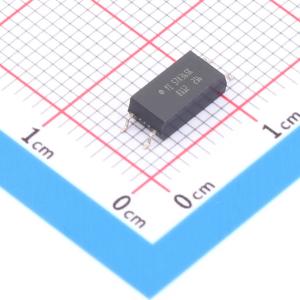

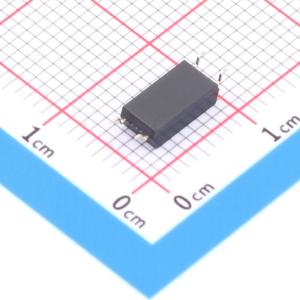

ISOM8112DFSR

ISOM811x 器件是具有 LED 仿真器输入和晶体管输出的单通道光耦仿真器，也是许多传统光耦合器的封装兼容、引脚对引脚升级版器件，无需重新设计 PCB 即可增强现有系统。与光耦合器相比，ISOM811x 光耦仿真器具有显著的可靠性和性能优势，包括高带宽、低关断延迟、低功耗、更宽的温度范围、平坦的 CTR 和严格的过程控制，从而实现较小的器件间偏移。由于没有要补偿的老化效应或温度变化，因此仿真 LED 输入级的功耗比光耦合器低。ISOM811x 器件采用引脚间距为 2.54mm 和 1.27mm的小型 SOIC-4 封装，支持 3750VRMS 和 5000VRMS隔离额定值以及直流 (ISOM811[0-3]) 和双向直流(ISOM811[5-8]) 输入选项。ISOM811x 器件具有高性能和高可靠性，因此可用于电源反馈设计、电机驱动、工业控制器中的 I/O 模块、工厂自动化应用等。

• 业界通用光晶体管光耦合器的封装兼容、引脚对引脚升级版
• 单通道 LED 仿真器输入
• IF = 5mA、VCE = 5V 时提供不同等级的电流传输比 (CTR):ISOM8110、ISOM8115 为 100% 至 155%；ISOM8111、ISOM8116 为 150% 至 230%；ISOM8112、ISOM8117 为 255% 至 380%；ISOM8113、ISOM8118 为 375% 至 560%
• 最高集电极-发射极电压 VCE 为 80V
• 采用稳健 SiO2 隔离屏障
• 隔离等级高达 5000VRMS
• 工作电压高达 750VRMS 、1061VPK
• 浪涌能力高达 10kVPK
• 工作温度范围为 -55℃ 至 125℃
• VCE = 10V、IC = 2mA、RL = 100Ω 条件下典型响应时间为 3μs
• 符合VDE按 DIN EN IEC 60747-17 (VDE0884-17) 标准认证
• 拥有UL 1577 5000VRMS认证
• 拥有IEC 62368-1、IEC 61010-1 认证
• 拥有CQC GB 4943.1 认证

• 开关电源
• 可编程逻辑控制器 (PLC)
• 工厂自动化与控制
• 数据采集
• 电机驱动 I/O 和位置反馈
