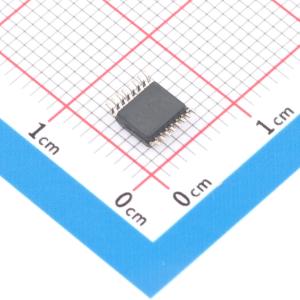

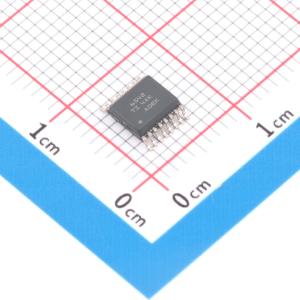

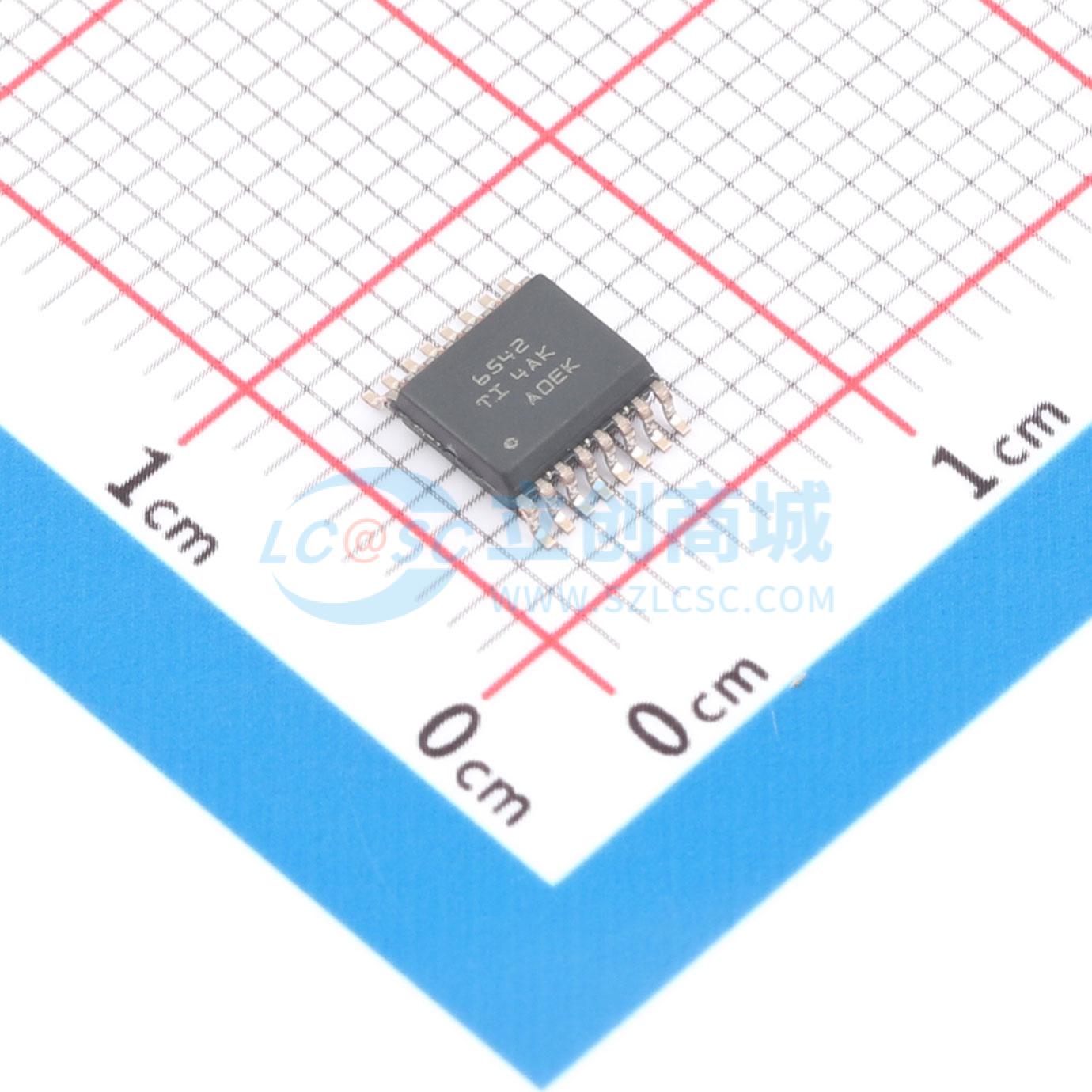

温馨提醒：图片仅供参考，商品以实物为准

ISO6542QDBQRQ1

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: ISO6542QDBQRQ1
商品编号: C48731600
商品封装: SSOP-16
包装方式: 编带
商品毛重: 4.62克(g)

商品参数

参数完善中

商品概述

ISO654x-Q1器件是面向成本敏感、空间受限，且非安全应用需要隔离的通用功能隔离器。隔离屏障支持400 VRMS / 566 VDC工作电压，以及707 VRMS / 1000 VDC瞬态过电压。ISO654x-Q1在隔离CMOS或LVCMOS数字I/O的同时可提供高EMC性能，采用SiO2作为隔离屏障。每个隔离通道都配有一个逻辑输入和输出缓冲器，由绝缘屏障隔开。这些器件带有使能引脚，可将相应输出置于高阻抗状态。ISO6540-Q1和ISO6540F-Q1器件的所有通道均为正向。ISO6541-Q1和ISO6541F-Q1器件有一个反向通道。ISO6542-Q1和ISO6542F-Q1器件有两个反向通道。发生输入电源或信号丢失时，不带后缀F的器件默认输出为高电平，带后缀F的器件默认输出为低电平。这些器件有助于防止GPIO或SPI、UART、CAN等数据总线上的噪声电流导致数据损坏或损坏敏感电路。通过芯片设计和布局技术，器件的电磁兼容性得到了显著增强，可简化系统级设计。

商品特性

通过AEC-Q100认证，器件温度等级1:环境工作温度范围为-40℃ 至 +125℃
最高支持50Mbps数据速率
坚固的SiO2隔离屏障
DBQ-16封装提供功能隔离:工作电压为400 VRMS、566 VDC；60s瞬态电压为707 VRMS、1000 VDC
工作温度范围为-40℃ 至 125℃
典型共模瞬态抗扰度为±150kV/μs
电源电压范围为1.71V 至 5.5V
提供默认输出高（ISO654x-Q1）和默认输出低（ISO654xF-Q1）选项
ISO6540-Q1在1Mbps、3.3V条件下，典型每通道电流为1.5mA
3.3V条件下典型传播延迟为11ns
具有稳健的电磁兼容性（EMC）:具备系统级ESD、EFT和浪涌抗扰度；低发射
采用SSOP (DBQ-16)封装

应用领域

混合动力、电动动力总成系统（EV/HEV）
电池管理系统（BMS）
车载充电器
DC/DC转换器
逆变器和电机控制
