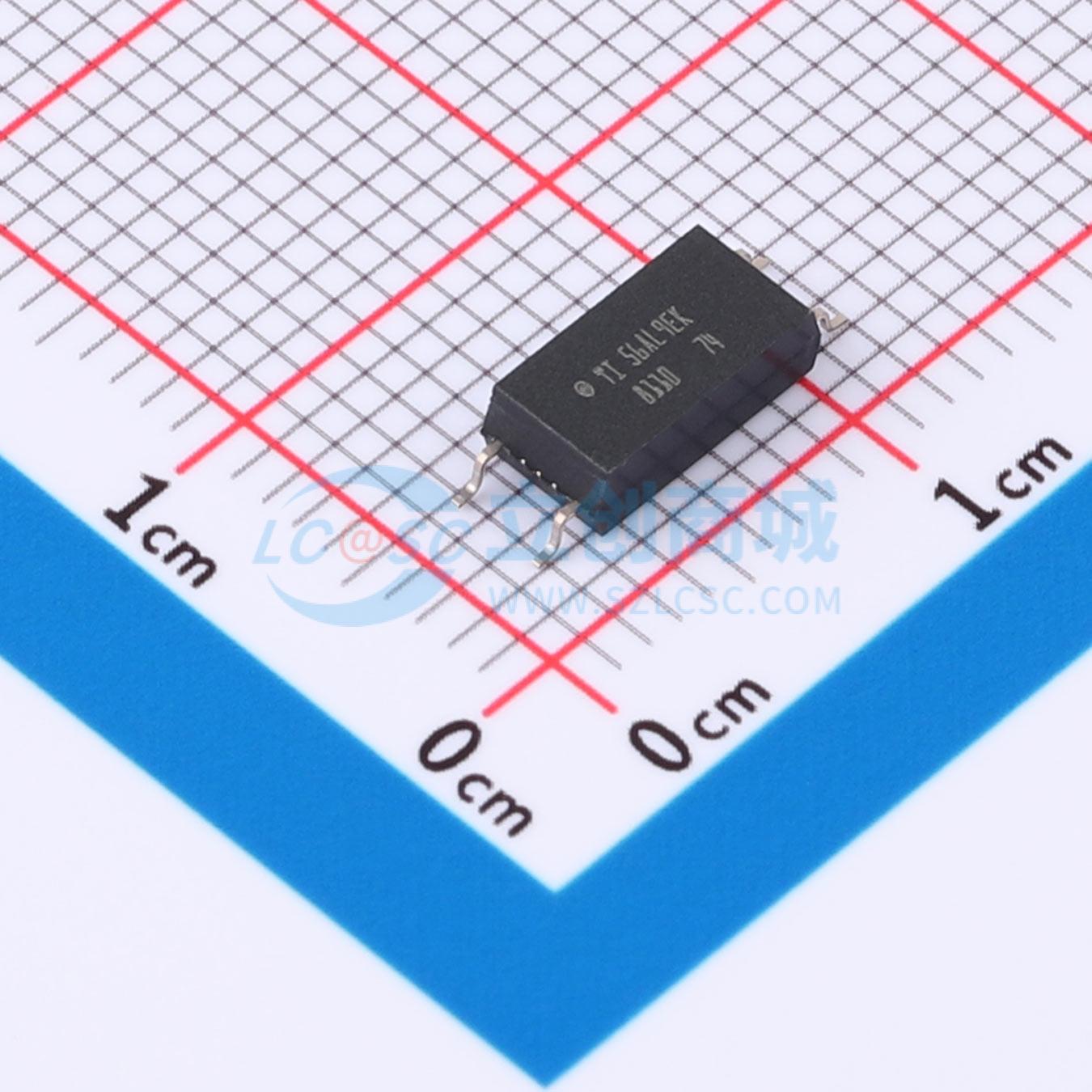

温馨提醒：图片仅供参考，商品以实物为准

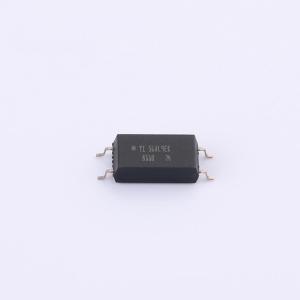

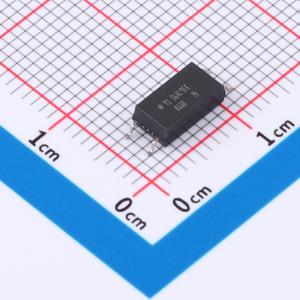

ISOM8110DFSR
具有模拟晶体管输出的增强型单通道光耦仿真器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- ISOM8110DFSR
- 商品编号
- C48731588
- 商品封装
- SOIC-4
- 包装方式
- 编带
- 商品毛重
- 0.7162克(g)
商品参数
参数完善中
商品概述
ISOM811x 器件是具有 LED 仿真器输入和晶体管输出的单通道光耦仿真器，也是许多传统光耦合器的封装兼容、引脚对引脚升级版器件，无需重新设计 PCB 即可增强现有系统。与光耦合器相比，ISOM811x 光耦仿真器具有显著的可靠性和性能优势，包括高带宽、低关断延迟、低功耗、更宽的温度范围、平坦的 CTR 和严格的过程控制，从而实现较小的器件间偏移。由于没有要补偿的老化效应或温度变化，因此仿真 LED 输入级的功耗比光耦合器低。ISOM811x 器件采用引脚间距为 2.54mm 和 1.27mm 的小型 SOIC-4 封装，支持 3750VRMS 和 5000VRMS 隔离额定值以及直流 (ISOM811[0-3]) 和双向直流 (ISOM811[5-8]) 输入选项。ISOM811x 器件具有高性能和高可靠性，因此可用于电源反馈设计、电机驱动、工业控制器中的 I/O 模块、工厂自动化应用等。
商品特性
- 业界通用光晶体管光耦合器的封装兼容、引脚对引脚升级版
- 单通道 LED 仿真器输入
- 高集电极-发射极电压:VCE（最大值）= 80V
- 采用稳健 SiO2 隔离栅
- 隔离等级高达 5000VRMS
- 工作电压高达 750VRMS 、1061VPK
- 浪涌能力高达 10kVPK
- 工作温度范围为 -55℃ 至 125℃
- VCE = 10V、IC = 2mA、RL = 100Ω 时响应时间典型值为 3μs
- 符合VDE DIN EN IEC 60747-17 (VDE0884-17)认证
- 符合UL 1577 5000VRMS认证
- 符合IEC 62368-1、IEC 61010-1认证
- 符合CQC GB 4943.1认证
- IF = 5mA、VCE = 5V 时不同型号对应不同电流传输比(CTR)范围:
- ISOM8110、ISOM8115:100% 至 155%
- ISOM8111、ISOM8116:150% 至 230%
- ISOM8112、ISOM8117:255% 至 380%
- ISOM8113、ISOM8118:375% 至 560%
应用领域
- 开关电源
- 可编程逻辑控制器 (PLC)
- 工厂自动化与控制
- 数据采集
- 电机驱动 I/O 和位置反馈
