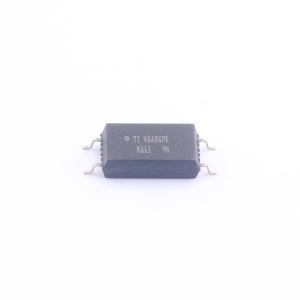

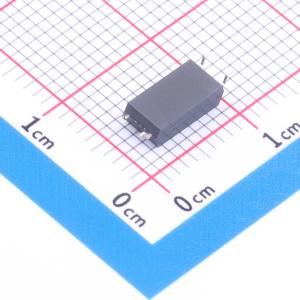

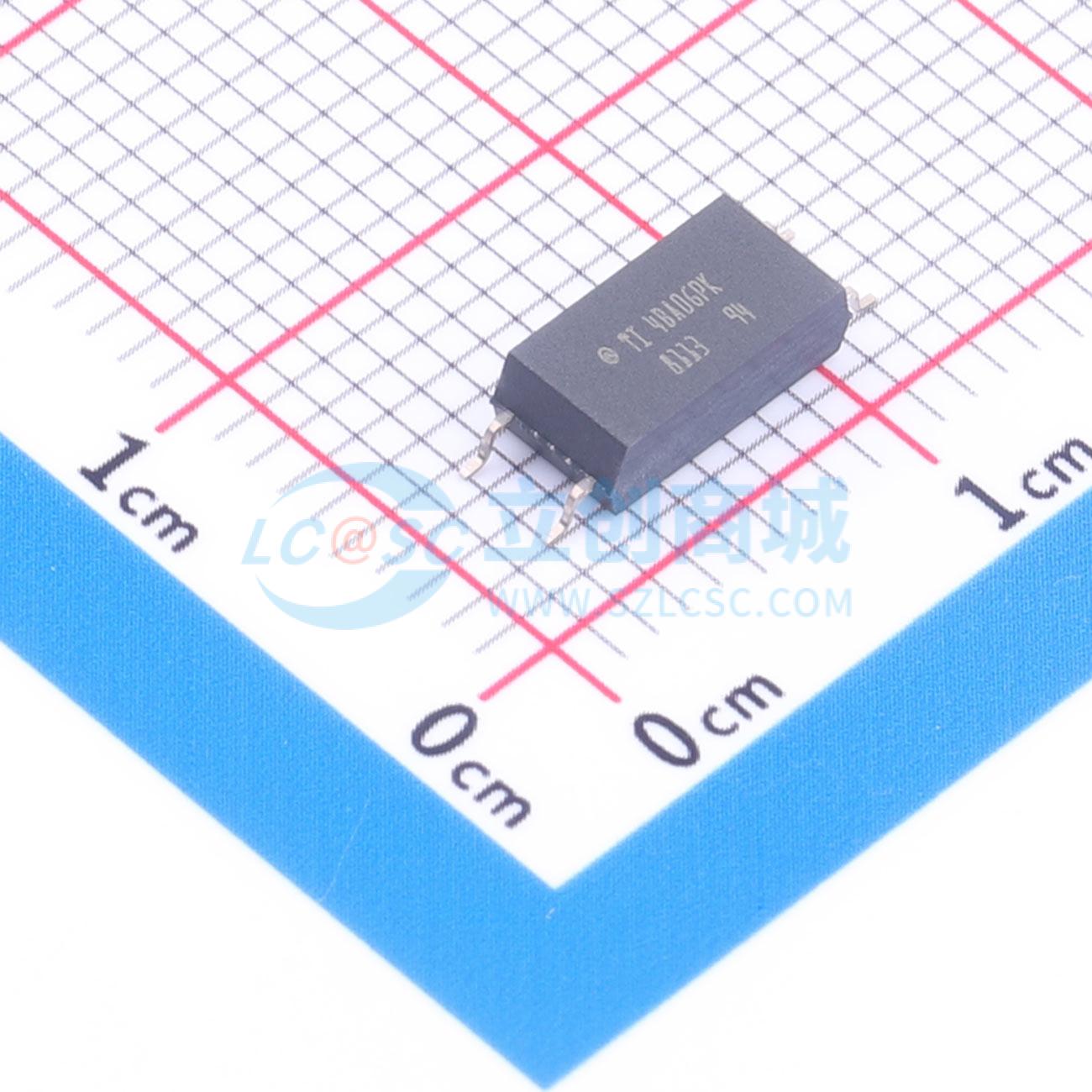

ISOM8113DFSR

增强型单通道光耦仿真器带模拟晶体管输出

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: ISOM8113DFSR
商品编号: C48731587
商品封装: SOIC-4
包装方式: 编带
商品毛重: 0.3708克(g)

商品参数

	属性	参数值
	集射极饱和电压(VCE(sat))	300mV@20mA,1mA
	上升时间(tr)	2.5us
	下降时间	7.5us
	工作温度	-55℃~+125℃
	电流传输比(CTR)最小值	375%
	电流传输比(CTR)最大值/饱和值	560%
	总功耗(Pd)	290mW
	正向电流(If)	50mA

商品概述

ISOM811x器件是一款带LED仿真器输入和晶体管输出的单通道光耦仿真器。该器件可对多种传统光耦实现焊盘兼容、引脚对引脚升级，无需重新设计PCB即可对现有系统进行升级。ISOM811x光仿真器相比传统光耦具备更出色的可靠性和性能优势，包括高带宽、低关断延迟、低功耗、更宽工作温度范围、平坦CTR、严格工艺控制带来极小的器件间偏差。由于不存在老化效应，也无需对温度变化进行补偿，仿真LED输入级比传统光耦功耗更低。ISOM811x器件提供小体积SOIC-4封装，拥有2.54mm和1.27mm两种引脚间距，支持3750VRMS和5000VRMS两种隔离等级，提供直流输入（ISOM811[0-3]）和双向直流输入（ISOM811[5-8]）两种输入选项。ISOM811x的高性能与高可靠性使其可用于电源反馈设计、电机驱动、工业控制器I/O模块、工厂自动化应用等场景。

商品特性

可对行业标准光电晶体管光耦实现焊盘兼容、引脚对引脚升级
单通道LED仿真器输入
最高集电极发射极电压为 80V
采用坚固的SiO₂隔离屏障
隔离等级最高可达 5000VRMS
工作电压最高可达 750VRMS、1061VPK
浪涌能力最高可达 10kVPK
工作温度范围为 -55℃ 至 125℃
典型响应时间为 3μs（VCE=10V、IC=2mA、RL=100Ω条件下）
符合DIN EN IEC 60747-17 (VDE 0884-17)规范
拥有UL 1577认证，隔离等级可达 5000VRMS
拥有IEC 62368-1、IEC 61010-1认证
拥有CQC GB 4943.1认证

应用领域

开关电源
可编程逻辑控制器（PLC）
工厂自动化与控制
数据采集
电机驱动I/O与位置反馈

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	正向压降(Vf)	1.4V
	输出电流	50mA
	隔离电压(Vrms)	5kV
	直流反向耐压(Vr)	7V
	负载电压	80V
	输出通道数	1
