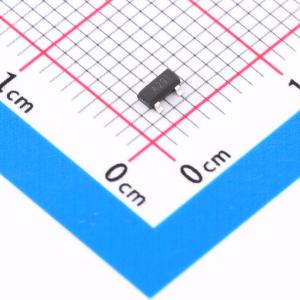

温馨提醒：图片仅供参考，商品以实物为准
AO3402A
N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 漏源电压:30V 连续漏极电流:4A 导通电阻:85mΩ@2.5V 耗散功率:0.35W 阀值电压：0.8V 工作温度：-55℃~+150℃@(Tj)
- 品牌名称
- baocheng(宝乘)
- 商品型号
- AO3402A
- 商品编号
- C48678025
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 85mΩ@2.5V | |
| 耗散功率(Pd) | 350mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.4V | |
| 栅极电荷量(Qg) | 4.34nC@4.5V | |
| 输入电容(Ciss) | 390pF | |
| 反向传输电容(Crss) | 41pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 54.5pF |
商品概述
3402采用先进的沟槽技术,可实现出色的导通电阻(RDS(ON))、低栅极电荷,并能在低至2.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
商品特性
- 符合无铅标准
- 表面贴装封装
应用领域
- 负载开关和PWM应用
