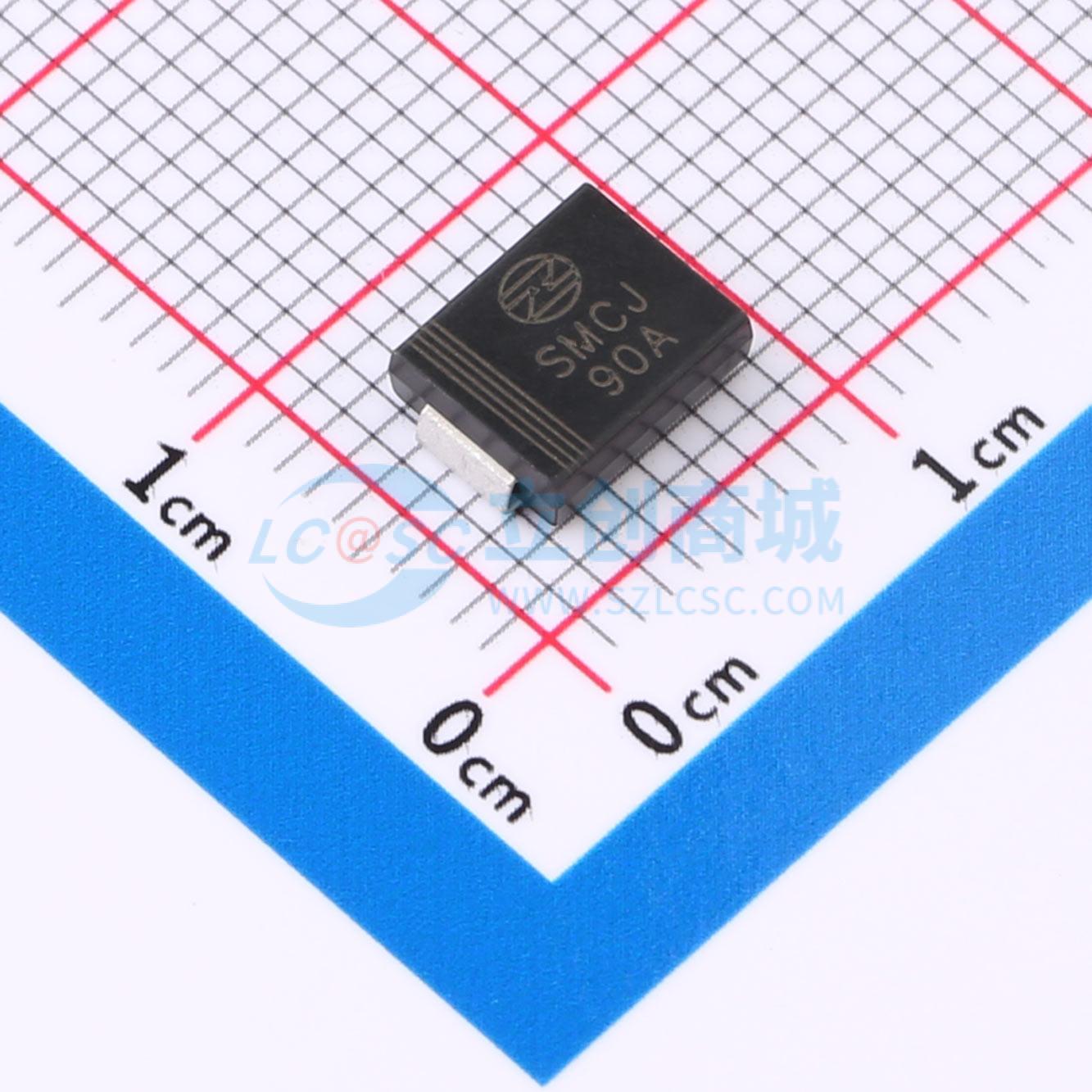

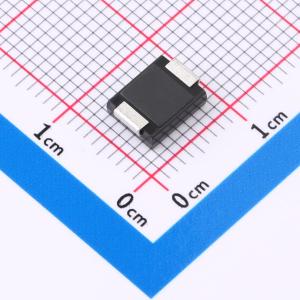

SMCJ90A
单向TVS 90V截止 峰值浪涌电流：10.3A@10/1000us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 反向截止电压(Vr)：90V 钳位电压：146V 击穿电压：100V 峰值脉冲电流：10.3A 反向电流(Ir)：1uA 工作温度：-55℃~+150℃@(Tj)
- 品牌名称
- baocheng(宝乘)
- 商品型号
- SMCJ90A
- 商品编号
- C48678040
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.363433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 90V | |
| 钳位电压 | 146V | |
| 峰值脉冲电流(Ipp) | 10.3A@10/1000us | |
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 111V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 优异的钳位能力
- 在10/1000μs波形、重复频率（占空比）为0.01%时，具备1500W峰值脉冲功率能力
- 快速响应时间
- 典型反向电流I_R在电压高于10V时小于1μA
- 高温焊接能力：端子可承受260℃/10秒
- 塑料封装符合UL 94V-0阻燃等级
- 符合J-STD-020标准，达到MSL 1级
- 符合IEC61000-4-2标准，ESD空气放电30KV，接触放电30KV
- 外壳：JEDEC DO-214AB标准，玻璃钝化结模塑塑料封装
- 极性：色带表示阴极（双向型号除外）
- 标准包装：16mm载带（符合EIA STD RS-481）
- 重量：0.26g
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线
