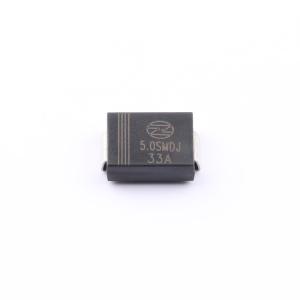

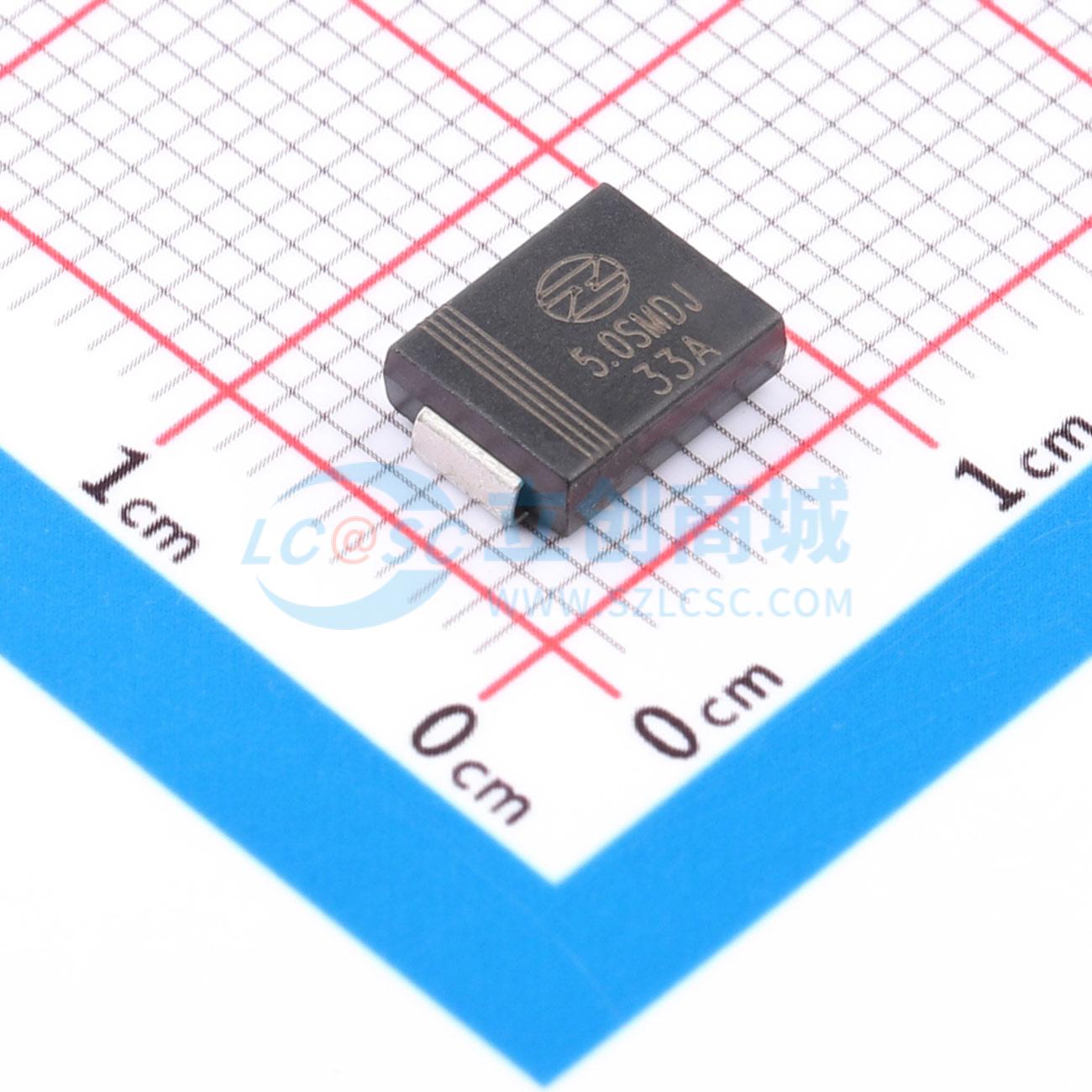

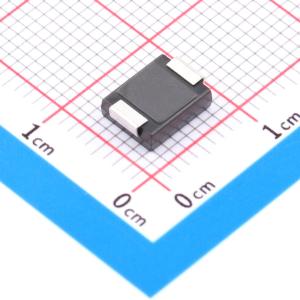

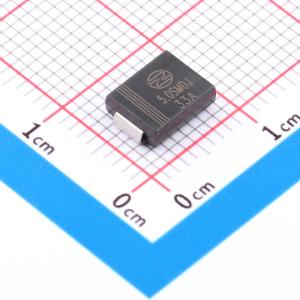

5.0SMDJ33A
适用于表面贴装应用的瞬态电压抑制器，具有低剖面封装、内置应变消除、玻璃钝化结、低电感、出色的钳位能力和快速响应时间等特点
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 反向截止电压(Vr)：33V 钳位电压：53.3V 击穿电压：36.7V 峰值脉冲电流：93.9A 反向电流(Ir)：1uA 工作温度：-55℃~+150℃@(Tj)
- 品牌名称
- baocheng(宝乘)
- 商品型号
- 5.0SMDJ33A
- 商品编号
- C48678050
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.395917克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向工作电压(Vrwm) | 33V | |
| 钳位电压 | 53.3V | |
| 峰值脉冲电流(Ipp) | 93.9A | |
| 峰值脉冲功率(Ppp) | 5kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 40.6V | |
| 反向漏电流(Ir) | 2uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 优异的箝位能力
- 在10/1000μs波形、重复频率（占空比）为0.01%条件下，具备5000W峰值脉冲功率能力
- 快速响应时间
- 典型反向漏电流IR小于2μA
- 支持高温焊接：端子处可承受260°C/10秒
- 塑料封装符合UL 94V-0阻燃等级
- 符合J-STD-020标准的MSL 1级要求
- 符合IEC61000-4-2标准，ESD空气放电30KV，接触放电30KV
应用领域
- I/O接口
- 低频信号传输线
- AC/DC电源
