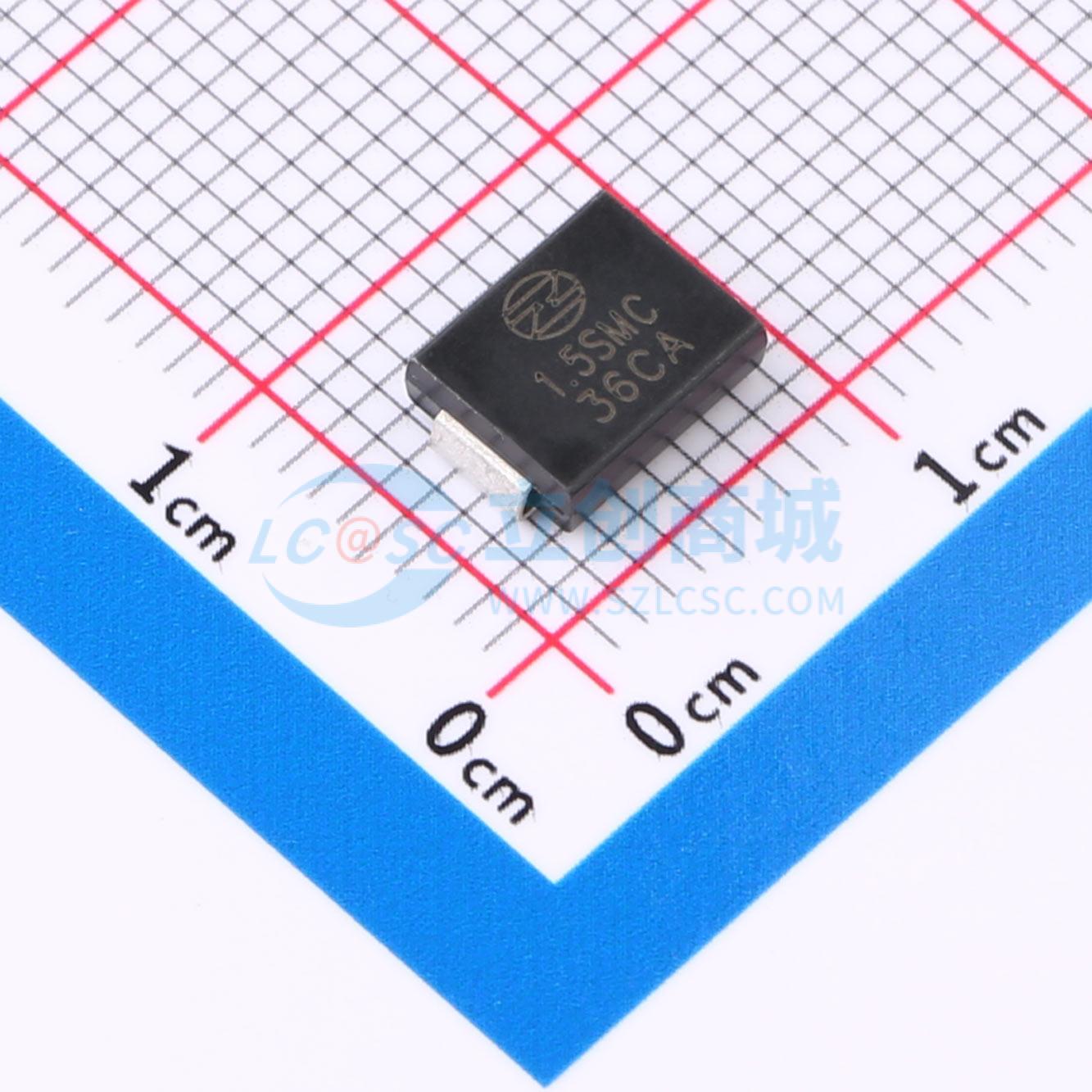

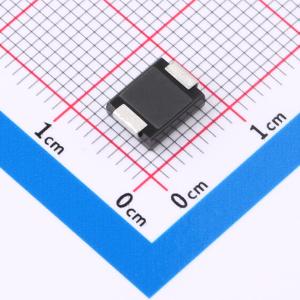

温馨提醒：图片仅供参考，商品以实物为准
1.5SMC36CA
双向TVS 30.8V截止 峰值浪涌电流：30.5A@10/1000us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 反向截止电压(Vr)：30.8V 钳位电压：49.9V 击穿电压：34.2V 峰值脉冲电流：30.5A 反向电流(Ir)：1uA 工作温度：-55℃~+150℃@(Tj)
- 品牌名称
- baocheng(宝乘)
- 商品型号
- 1.5SMC36CA
- 商品编号
- C48678047
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.3618克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 30.8V | |
| 钳位电压 | 49.9V | |
| 峰值脉冲电流(Ipp) | 30.5A@10/1000us | |
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 37.8V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 优异的钳位能力
- 在10/1000μs波形、重复率（占空比）0.01%条件下，具备1500W峰值脉冲功率能力
- 快速响应时间
- 在高于12 V时，典型反向电流小于1 μA
- 高温焊接：端子处可承受260°C/10秒
- 塑料封装符合UL 94V-0阻燃等级
- 符合J-STD-020标准，达到MSL 1级
- 符合IEC61000-4-2标准，ESD空气放电30KV，接触放电30KV
应用领域
- I/O接口
- 低频信号传输线
- AC/DC电源
