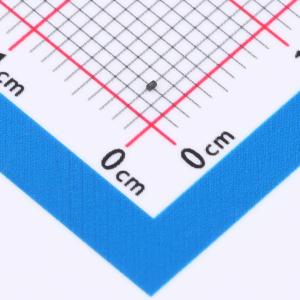

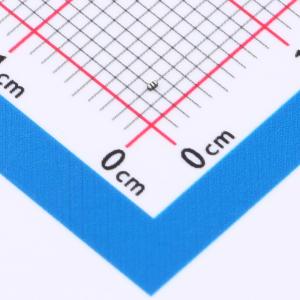

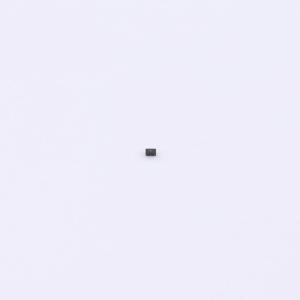

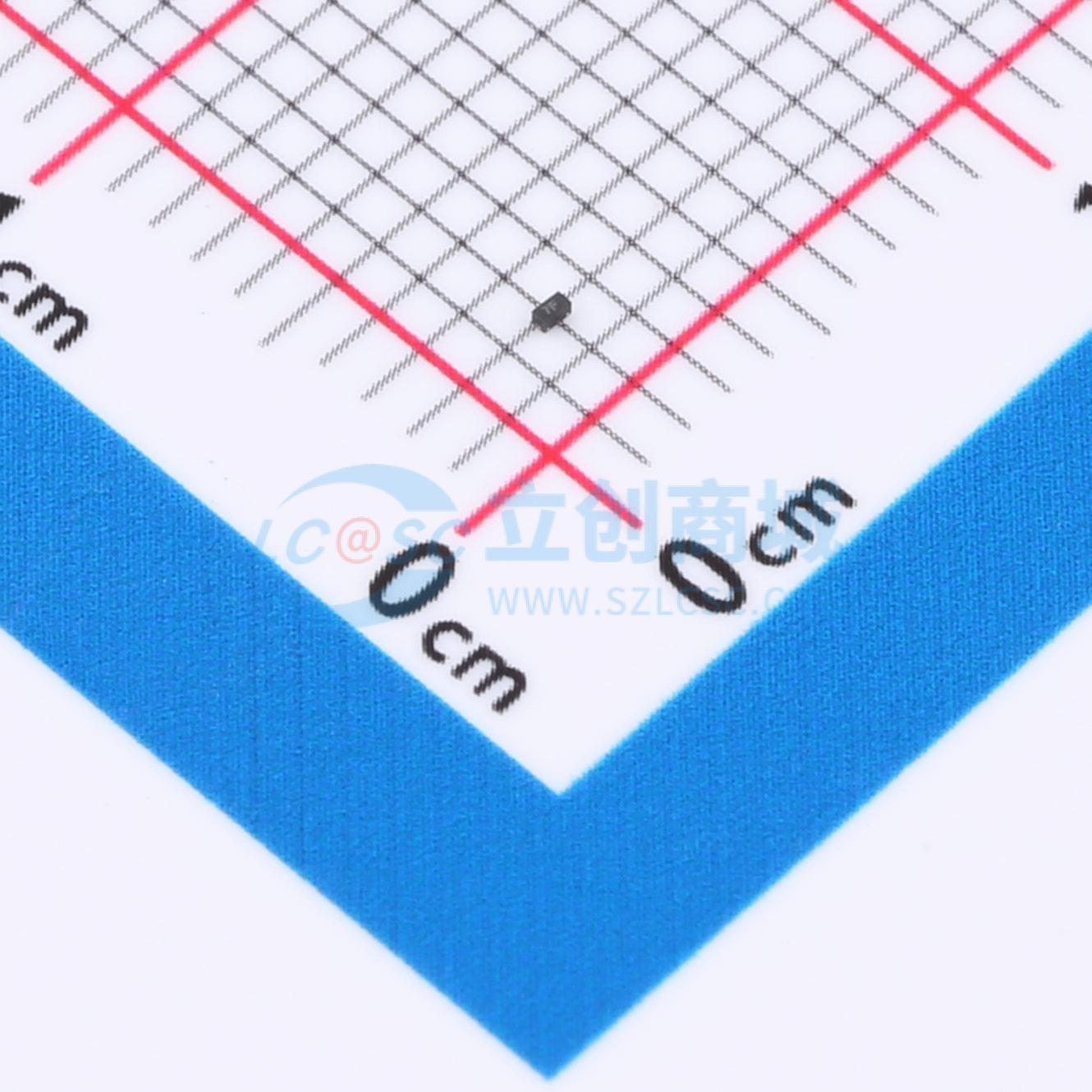

PESD4V0Z2BCDFZ-TP
ESD 峰值浪涌电流：5A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款低容2线静电放电（ESD）抑制器有助于保护敏感电子设备免受静电放电影响。它们可增强集成电路的片上保护功能，非常适合对低电容要求较高的低压、高速信号线应用。可用于USB 2.0、IEEE1394、HDMI和GPIO等高速协议的数据端口.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- PESD4V0Z2BCDFZ-TP
- 商品编号
- C48639019
- 商品封装
- DFN0603-3L
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 钳位电压 | 8V；6V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 50W@8/20us | |
| 击穿电压(VBR) | 7.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF |
商品特性
- 低工作电压：±4V
- 低钳位电压
- 超低电容：典型值 0.2pF
- 超低漏电流：nA 级别
- 符合以下标准：
- IEC 61000-4-2 (ESD) 抗扰度测试
- 空气放电：±20kV
- 接触放电：±20kV
- IEC61000-4-5 (雷击) 5A (8 / 20μs)
- 无铅器件
- 响应时间典型值 < 1 ns
- 封装：DFN0603-3
- 引脚处理：亚光锡
- 外壳材料：“绿色”模塑化合物
- 湿度敏感度：符合 J-STD-020 标准，等级 3
- 端子连接：参见下图
应用领域
- USB 2.0
- USB 3.0
- USB 3.1
