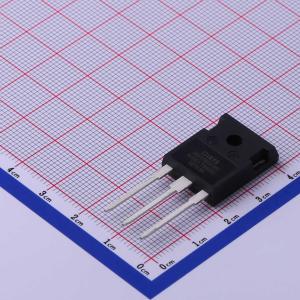

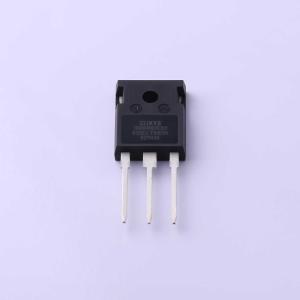

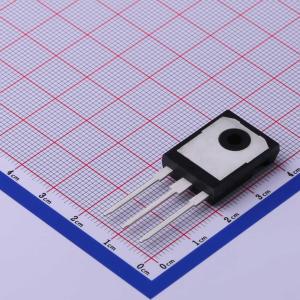

IXGH60N60C3D1
高速PT型IGBT，适用于高频功率逆变器、UPS、电机驱动等应用，具备低开关损耗、方形反向偏置安全工作区、高雪崩能力等特性，内置反并联超快二极管，采用国际标准封装
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXGH60N60C3D1
- 商品编号
- C497181
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | PT(穿通型) | |
| 耗散功率(Pd) | 380W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 75A | |
| 栅极阈值电压(Vge(th)) | - | |
| 栅极电荷量(Qg) | 115nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | - | |
| 开启延迟时间(Td(on)) | 21ns | |
| 关断延迟时间(Td(off)) | 70ns | |
| 导通损耗(Eon) | 800uJ | |
| 关断损耗(Eoff) | 450uJ | |
| 反向恢复时间(Trr) | 25ns | |
| 工作温度 | -55℃~+150℃@(Tj) |
