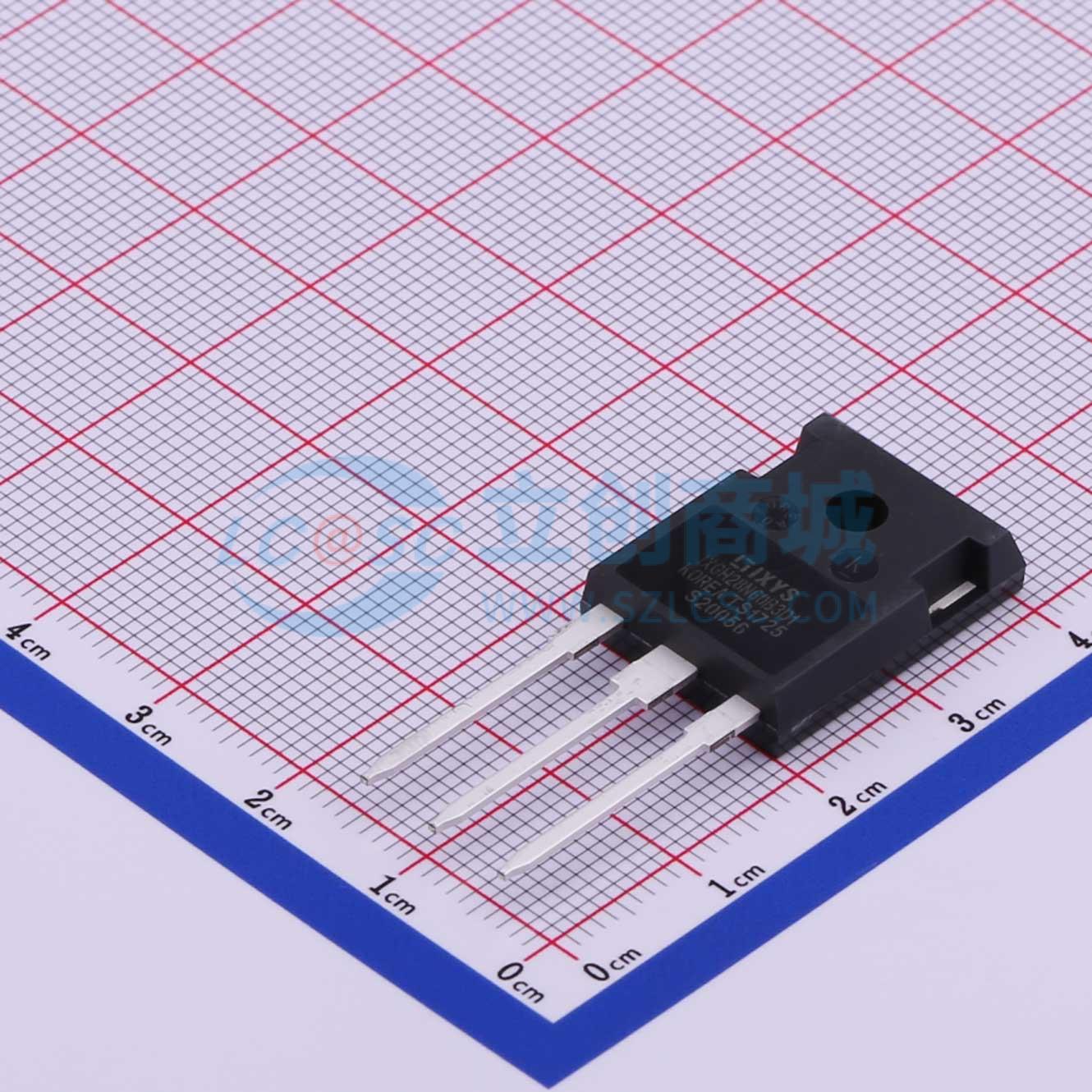

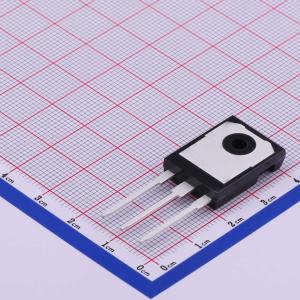

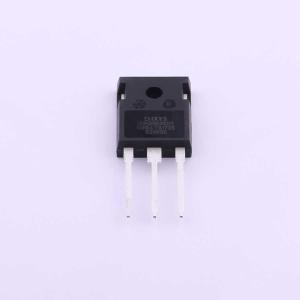

IXGH28N60B3D1
IXGH28N60B3D1
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXGH28N60B3D1
- 商品编号
- C499438
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.108克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 190W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 66A | |
| 集电极脉冲电流(Icm) | 150A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.8V | |
| 栅极阈值电压(Vge(th)) | 1.8V@15V,24A | |
| 栅极电荷量(Qg) | 62nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 2.32nF | |
| 输出电容(Coes) | 176pF | |
| 反向传输电容(Cres) | 24pF | |
| 开启延迟时间(Td(on)) | 19ns | |
| 关断延迟时间(Td(off)) | 125ns | |
| 导通损耗(Eon) | 340uJ | |
| 关断损耗(Eoff) | 650uJ | |
| 反向恢复时间(Trr) | 25ns；100ns | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品特性
- 方形反向偏置安全工作区
- 高电流处理能力
- MOS栅极导通 - 驱动简单
应用领域
- PFC电路
- 不间断电源（UPS）
- 开关模式和谐振模式电源
- 交流电机速度控制
- 直流伺服和机器人驱动
- 直流斩波器
