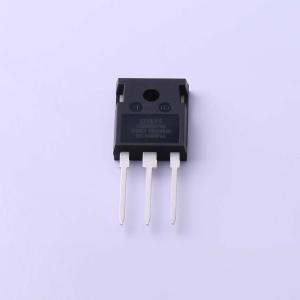

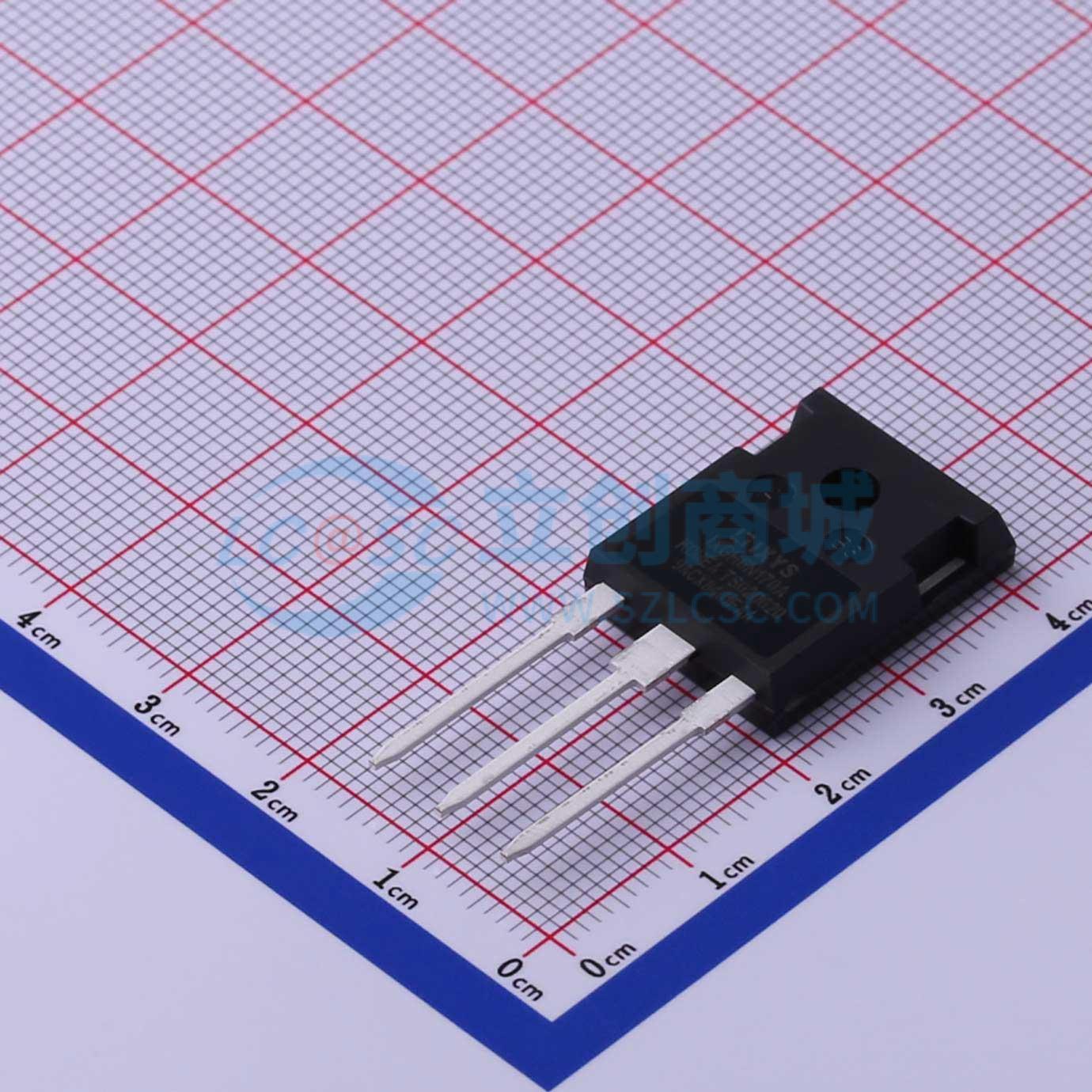

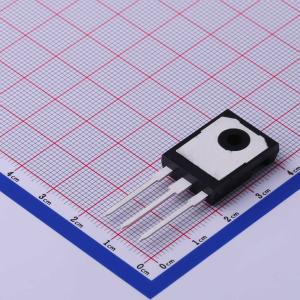

IXGH6N170A
1.7kV 6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：国际标准封装。 高压封装。 高功率密度。 低栅极驱动要求。应用：功率逆变器。 不间断电源
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXGH6N170A
- 商品编号
- C497185
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 7.85克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 集射极击穿电压(Vces) | 1.7kV | |
| 集电极电流(Ic) | 6A | |
| 耗散功率(Pd) | 75W | |
| 输出电容(Coes) | 20pF | |
| 集射极饱和电压(VCE(sat)) | 7V@3A,15V | |
| 栅极阈值电压(Vge(th)) | 7V@15V,3A |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 18.5nC | |
| 输入电容(Cies) | 390pF | |
| 开启延迟时间(Td(on)) | 46ns | |
| 关断延迟时间(Td(off)) | 220ns | |
| 导通损耗(Eon) | 590uJ | |
| 关断损耗(Eoff) | 180uJ | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 反向传输电容(Cres) | 7pF |
