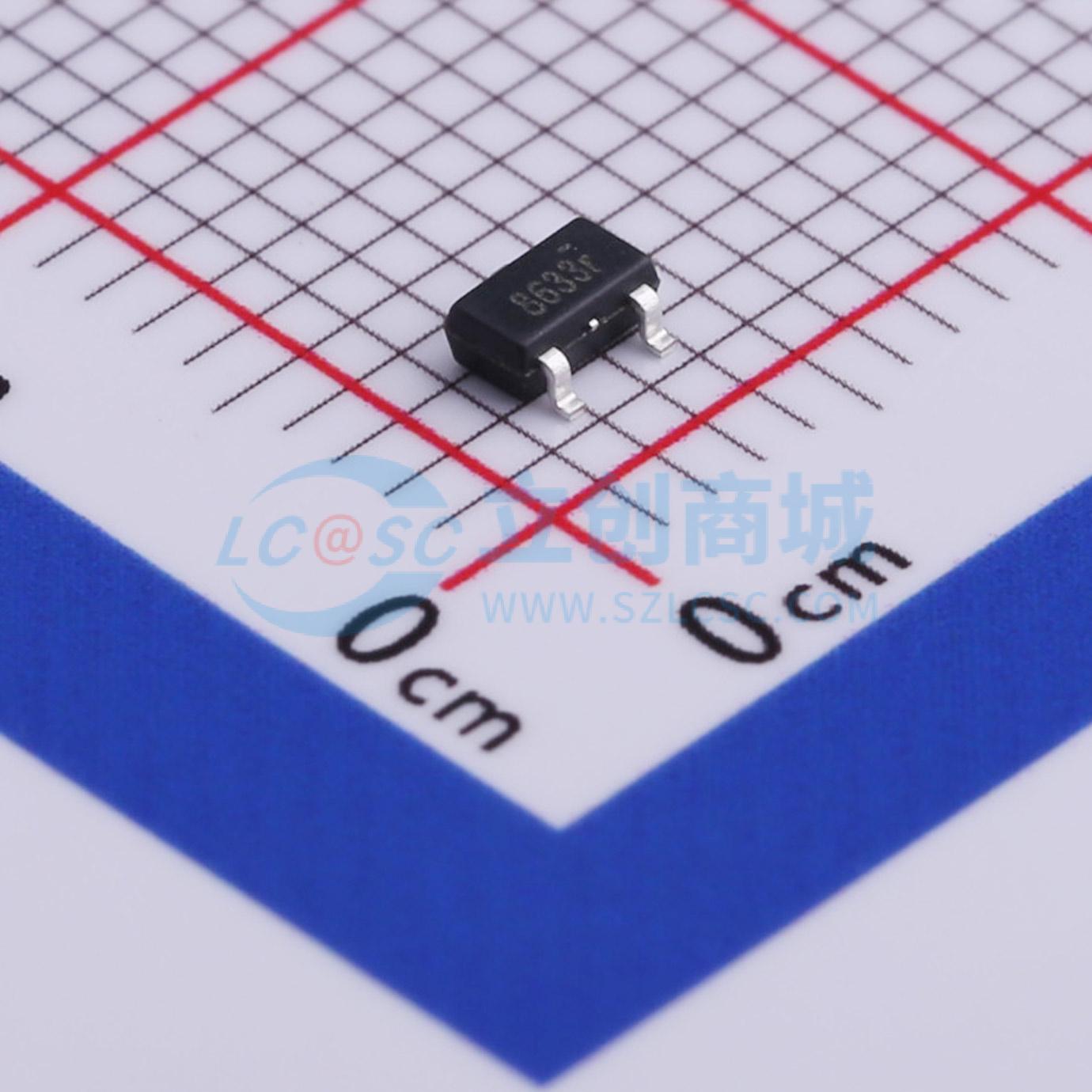

温馨提醒：图片仅供参考，商品以实物为准
SE8633X2-HF
输入80V 输出3.3V 200mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 专为对电源敏感的应用而设计。它包含一个精密的高压输入级和一个超低功耗偏置电流分支，从而实现了超低功耗和低压差线性稳压器。该器件的输入电压范围为输出电压 + 1V 至 65V，静态电流仅为 1.8μA，初始精度为 1%，压差电压低，在 10mA 时典型值为 70mV。是一款固定输出的 LDO，提供 3.3V 和 5.0V 两种电压。虽然主要设计为固定电压稳压器，但该器件可与外部电阻配合使用，以获得可变输出电压。下一页附有典型的此类应用电路以及精确输出电压所需的计算。其他特性包括短路保护和热关断。
- 品牌名称
- SEAWARD(思旺)
- 商品型号
- SE8633X2-HF
- 商品编号
- C496613
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定；可调 | |
| 工作电压 | 60V | |
| 输出电压 | 3.3V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 700mV@(100mA) | |
| 静态电流(Iq) | 1.8uA | |
| 特性 | 短路保护；热关断 | |
| 工作温度 | -20℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
SE86XX系列专为对电源敏感的应用而设计。它包含一个精密高压输入级、一个微功耗偏置电流分支，可实现微功耗、低压差线性稳压器。 SE86XX的输入电压范围为VOUT + 1V至65V，静态电流仅为1.8μA，初始精度为1%，压差电压低，在10mA时典型值为70mV。 SE86XX是一款固定输出LDO，输出电压可选3.3V和5.0V。 尽管该器件主要设计为固定电压稳压器，但也可与外部电阻配合使用，以获得可变输出电压。其他特性包括短路保护和热关断功能。
商品特性
- 超低静态电流：1.8μA（典型值）
- 宽工作电压范围：VOUT + 1V至65V（最大输入电压可达80V）
- 高输出电流：≥2000mA
- 系统启动无过冲
- 短路保护设计无过冲
- 低压差电压：10mA时为70mV，100mA时为700mV
- 高精度输出电压：±2%，特殊订单精度可达1%
- 出色的电源/负载瞬态响应
- 低温漂系数：±100ppm/℃
- 热保护和短路保护
- 带使能引脚
- 可选封装：SOT23 - 3、SOT23 - 5、SOT89、EMSOP8、SOOP8、TO252
应用领域
- 电池供电设备
- 烟雾探测器和传感器
- 微控制器应用
- 智能电表
