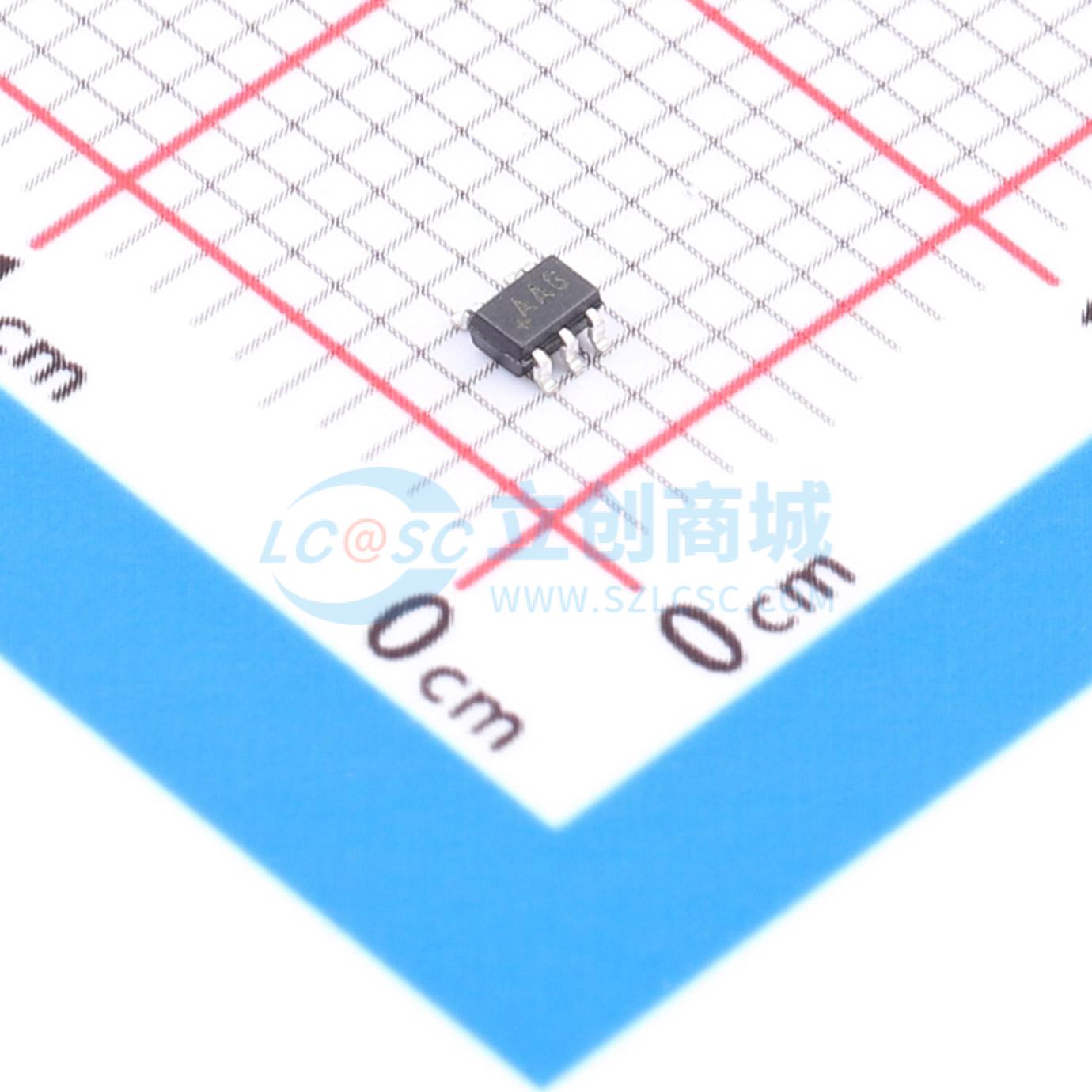

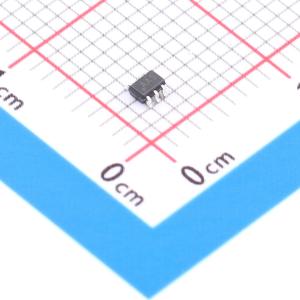

温馨提醒：图片仅供参考，商品以实物为准
MAX4400AXK+T
MAX4400AXK+T
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单/双/四路、低成本、单电源、满摆幅运算放大器，带有关断、800kHz运算放大器，采用微型SC70和SOT23-8封装
- 商品型号
- MAX4400AXK+T
- 商品编号
- C490749
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.56克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 800kHz | |
| 输入失调电压(Vos) | 4.5mV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 0.1pA | |
| 输入失调电流(Ios) | 100pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 36nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 84dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 320uA | |
| 输出电流 | 12mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿 |
商品概述
MAX4400–MAX4403是低成本通用运算放大器，提供轨到轨输出，静态电流仅为320μA，采用+2.5V至+5.5V单电源供电。为进一步节能，MAX4401提供低功耗关断模式，可将电源电流降至1μA（最大值），并使放大器输出处于高阻态。这些器件可提供±1.4mA输出电流，单位增益稳定，增益带宽积为1MHz，可驱动高达400pF的容性负载。MAX4400–MAX4403的工作温度范围可达+125℃，适用于各种恶劣环境，如汽车应用。 MAX4400单放大器采用超小型5引脚SC70和节省空间的5引脚SOT23封装。单通道MAX4401具备关断功能，采用6引脚SC70封装。MAX4402双放大器采用8引脚SOT23、μMAX和SO封装。MAX4403四通道放大器采用14引脚TSSOP或SO封装。
商品特性
- 单电源电压范围：+2.5V至+5.5V
- 每个放大器的静态电流为320μA
- 关断模式电流：1μA（最大值，MAX4401）
- 提供节省空间的封装
- 带2kΩ负载时，开环电压增益为110dB
- 带2kΩ负载时，总谐波失真为0.015%
- 轨到轨输出电压摆幅
- 灌电流和拉电流负载能力为1.4mA
- 负载电容高达400pF时单位增益稳定
- 接地感应输入
- 通过AEC-Q100认证（仅MAX4402AKA/V+和MAX4402AUA/V+）
应用领域
- 单电源过零检测器
- 仪器和终端设备
- 便携式通信设备
- 电子点火模块
- 红外接收器
- 汽车传感器信号检测
