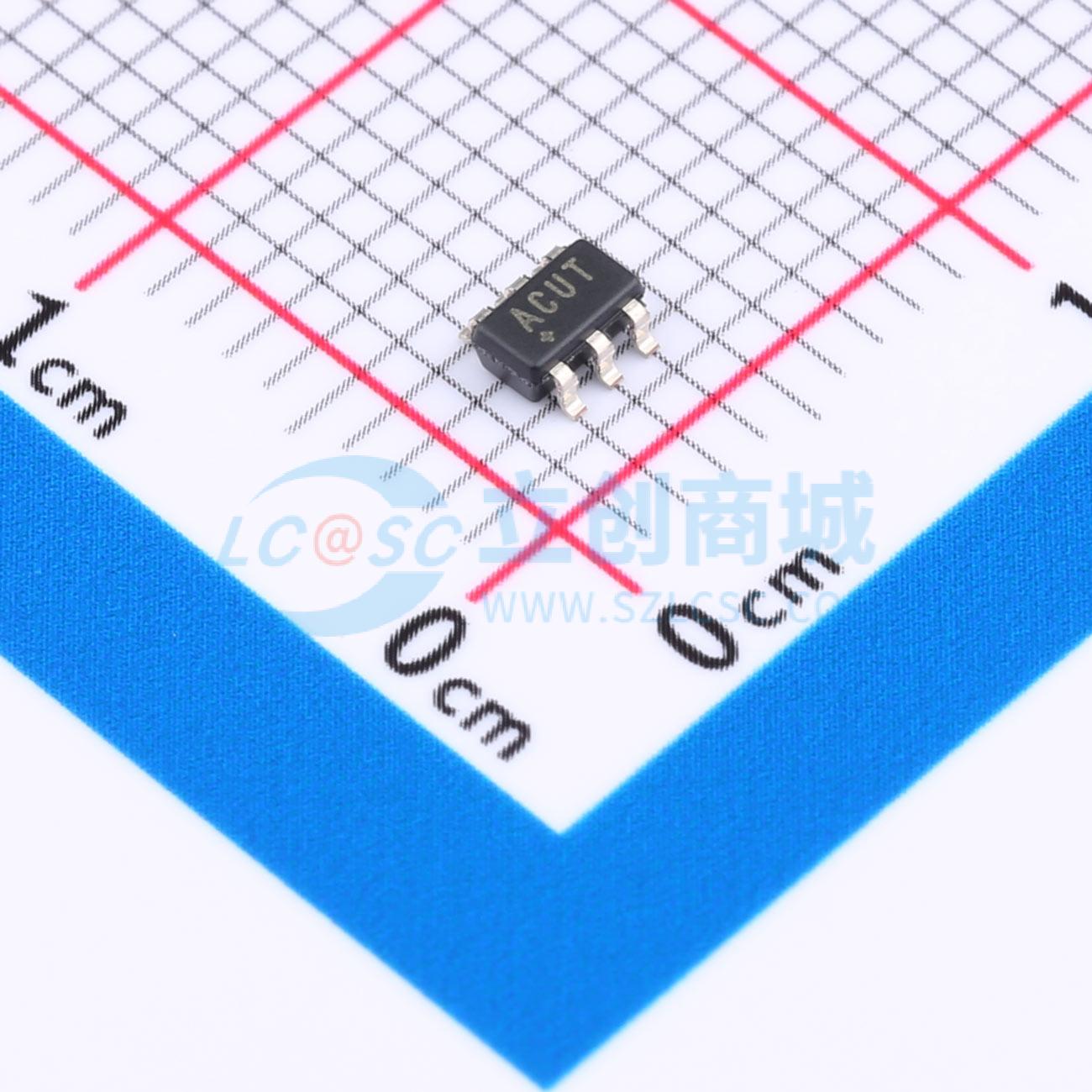

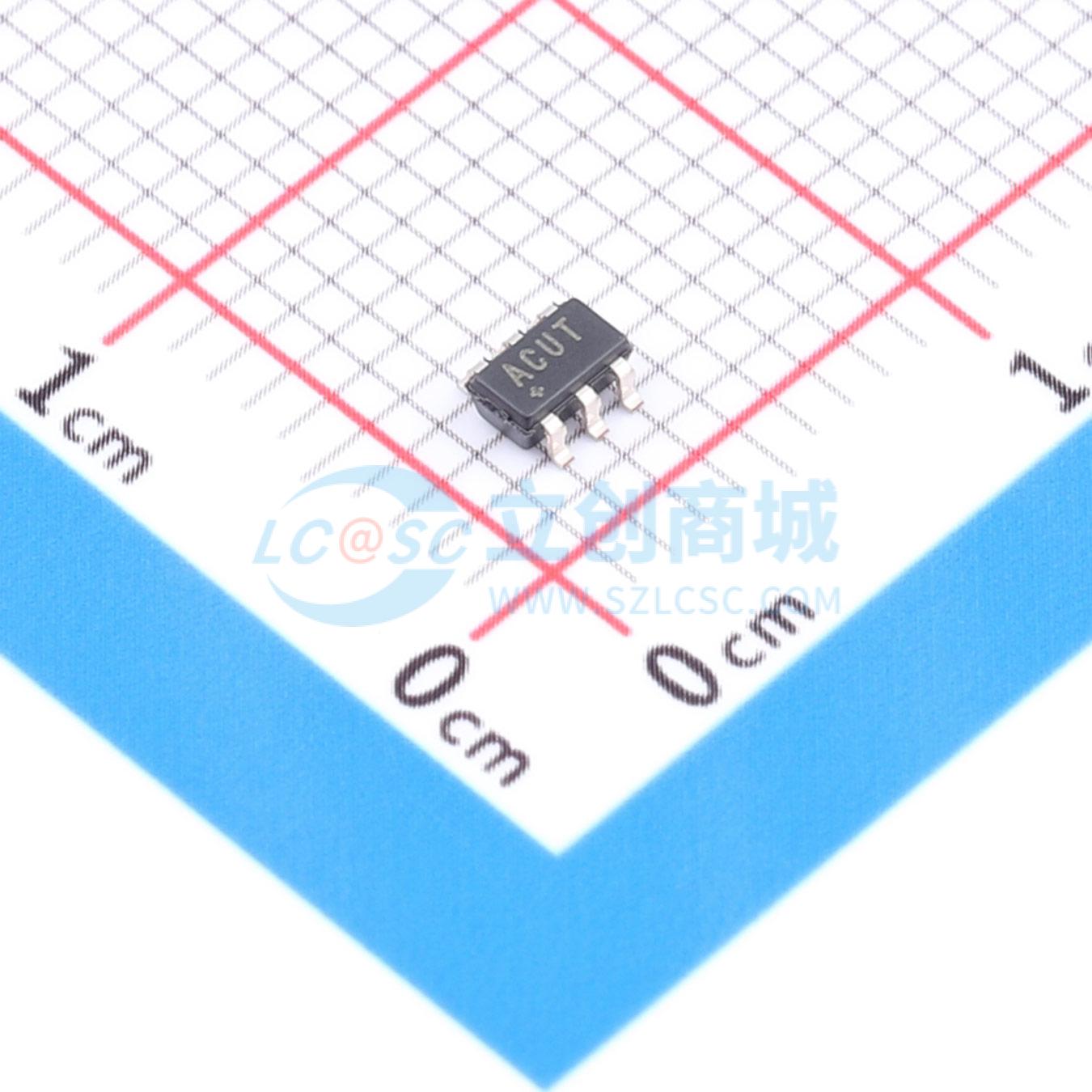

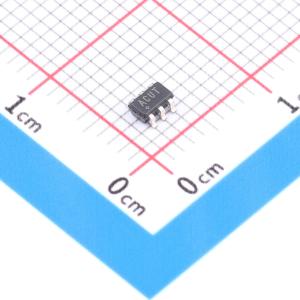

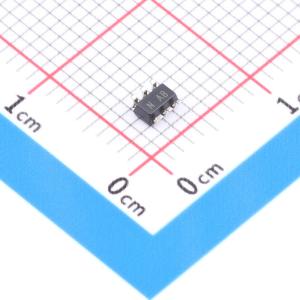

温馨提醒：图片仅供参考，商品以实物为准
MAX40010FAUT+T
高精度高压侧电流检测放大器
- 描述
- 76V精密高压电流检测放大器
- 商品型号
- MAX40010FAUT+T
- 商品编号
- C490757
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | 2.7V~76V | |
| 增益 | 50V/V | |
| 带宽 | 80kHz | |
| 输入偏置电流(Ib) | 65uA | |
| 输入失调电压(Vos) | 12uV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 差分电压 | -24V~+24V | |
| 单电源 | 2.7V~5.5V | |
| 静态电流(Iq) | 350uA | |
| 输入失调电压温漂(Vos TC) | 130nV/℃ | |
| 输入失调电流(Ios) | 400nA | |
| 共模抑制比(CMRR) | 140dB | |
| 噪声密度(eN) | 65nV/√Hz@1kHz |
商品概述
MAX40010单通道高端精密电流检测放大器的输入共模电压范围为2.7V至76V，非常适合通信、汽车、数据中心和其他对高压电流监测至关重要的系统。MAX40010的精度规格为输入失调电压小于12μV（最大值），增益误差小于0.1%（最大值）。通过提供精确的失调和增益误差规格，MAX40010能够检测非常小的检测/分流电阻，进一步提高系统效率，并降低检测元件的功耗。 MAX40010具有80kHz的小信号带宽和四种独特的增益选项（12.5V/V、20V/V、50V/V和100V/V）。该器件的电流检测输入配有电磁干扰抑制（EMIR）滤波器，可抑制通信设备中的射频干扰。 MAX40010的工作温度范围为-40°C至+125°C，提供6凸点、1mm x 1.5mm晶圆级封装（WLP），间距为0.5mm，以及SOT23 U6SN+1封装。
商品特性
- 输入共模电压：+2.7V至+76V
- 超小型1mm×1.5mm 6凸点WLP和SOT23封装
- 低输入失调电压：12μV（最大值）
- 低增益误差：0.1%（最大值）
- 可选增益：G = 12.5V/V、G = 20V/V、G = 50V/V、G = 100V/V
应用领域
- 基站和通信设备
- 服务器背板/数据中心
- 汽车传感
- 能源管理
- 太阳能电池板监测
