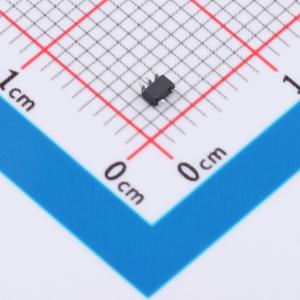

温馨提醒：图片仅供参考，商品以实物为准
MAX4465EXK+T
低成本、微功耗、SC70/SOT23-8封装带完全关断功能的麦克风前置放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是微功耗运算放大器，适用于麦克风前置放大器。提供了优化的增益带宽积与电源电流的理想组合，并能在超小型封装中实现低电压运行。部分型号为单位增益稳定，仅需24μA的电源电流即可提供200kHz的增益带宽；部分型号经过去补偿，最小稳定增益为+5V/V，提供600kHz的增益带宽积。具有轨到轨输出、高AvoL，以及出色的电源抑制比和共模抑制比，适合在嘈杂环境中运行。部分型号包括完全关断模式，关断时放大器的电源电流降至5nA，并切断外部麦克风的偏置电流以实现极致节能。单通道型号有超小型5引脚SC70封装，带关断功能的单通道型号和双通道型号采用节省空间的8引脚SOT23封装。
- 商品型号
- MAX4465EXK+T
- 商品编号
- C490779
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.4V~5.5V | |
| 静态电流(Iq) | 24A | |
| 工作温度 | -40℃~+85℃ | |
| 电源纹波抑制比(PSRR) | 112dB |
商品特性
- MAX4465–MAX4469 是微功耗运算放大器，专为麦克风前置放大器应用而优化。它们在优化的增益带宽积与电源电流之间实现了理想平衡，并能在超小型封装中实现低电压运行。
- MAX4465/MAX4467/MAX4469 为单位增益稳定型，仅需 24μA 电源电流即可实现 200kHz 的增益带宽。
- MAX4466/MAX4468 经过去补偿处理，最小稳定增益为 +5V/V，可提供 600kHz 的增益带宽积。
- 这些放大器具有轨到轨输出、高开环电压增益（AVOL），以及出色的电源抑制比和共模抑制比，适用于嘈杂环境。
- MAX4467/MAX4468 具备完整的关断模式。关断时，放大器的电源电流降至 5nA，并切断外部麦克风的偏置电流，实现极致节能。
- 单通道的 MAX4465/MAX4466 采用超小型 5 引脚 SC70 封装，带关断功能的单通道 MAX4467/MAX4468 以及双通道 MAX4469 采用节省空间的 8 引脚 SOT23 封装。
- 电源电压范围：+2.48 至 +5.5V
- 提供 5nA 完全关断版本（MAX4467/MAX4468）
- 出色的电源抑制比：112dB
- 出色的共模抑制比：126dB
- 高开环电压增益（AVOL）：125dB（RL = 100kΩ）
- 轨到轨输出
- 低静态电源电流：24μA
- 增益带宽积：200kHz（MAX4465/MAX4467/MAX4469）；600kHz（Av ≥ 5，MAX4466/MAX4468）
- 采用节省空间的封装：5 引脚 SC70（MAX4465/MAX4466）；8 引脚 SOT23（MAX4467/MAX4468/MAX4469）
