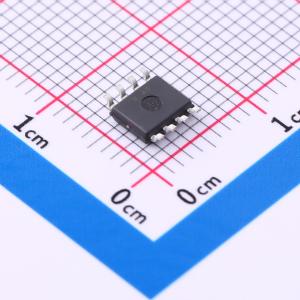

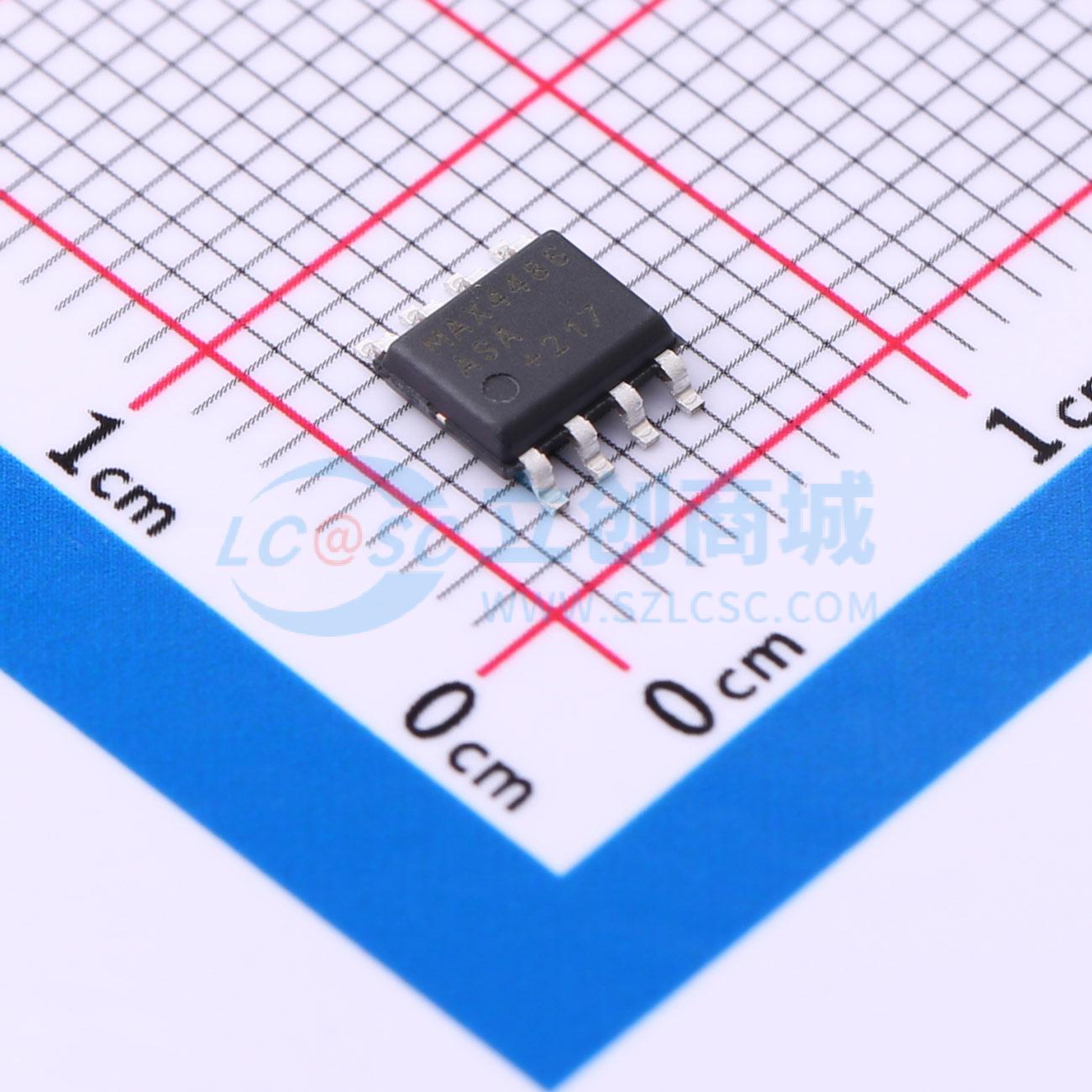

MAX4486ASA+
单/双/四通道低成本单电源7MHz轨到轨运放
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单/双/四路、低成本、单电源7MHz、满摆幅运算放大器，单路采用SC70-5封装，双路采用8引脚SOT23封装
- 商品型号
- MAX4486ASA+
- 商品编号
- C490916
- 商品封装
- SO-8
- 包装方式
- 管装
- 商品毛重
- 0.56克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 7MHz | |
| 输入失调电压(Vos) | 10mV | |
| 输入失调电压温漂(Vos TC) | 6uV/℃ | |
| 压摆率(SR) | 12V/us | |
| 输入偏置电流(Ib) | 100pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 0.1pA | |
| 噪声密度(eN) | 29nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 2.2mA | |
| 输出电流 | 27mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5.5V |
商品概述
MAX4484/MAX4486/MAX4487单通道/双通道/四通道低成本通用运算放大器采用+2.7V至+5.5V单电源供电。这些运算放大器为单位增益稳定型，增益带宽积为7MHz，能够驱动2kΩ外部负载，实现轨到轨输出摆幅。放大器在高达100pF的容性负载下保持稳定。MAX4484/MAX4486/MAX4487的工作温度范围为-40℃至+125℃，适用于各种恶劣环境。 单通道MAX4484采用超小型5引脚SC70封装，双通道MAX4486采用节省空间的8引脚SOT23和μMAX封装。四通道MAX4487采用14引脚SO和TSSOP封装。
商品特性
- 7MHz单位增益稳定带宽
- 高达100pF容性负载下保持稳定
- +2.7V至+5.5V单电源电压范围
- 接地感应输入
- 输出轨到轨摆幅
- 输入过载无相位反转
- 驱动2kΩ负载时AVOL为85dB
- 驱动2kΩ负载时总谐波失真（THD）为0.01%
- 提供节省空间的封装
应用领域
- 单电源过零检测器
- 仪器和终端设备
- 便携式通信设备
- 电子点火模块
- 遥控器红外接收器
- 传感器信号检测
