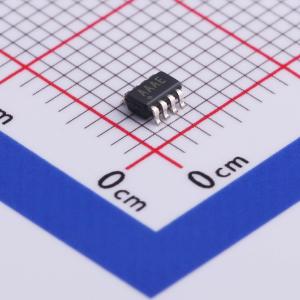

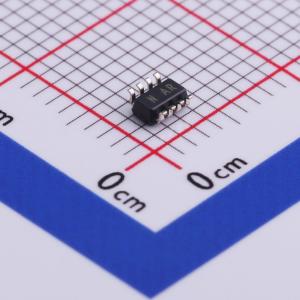

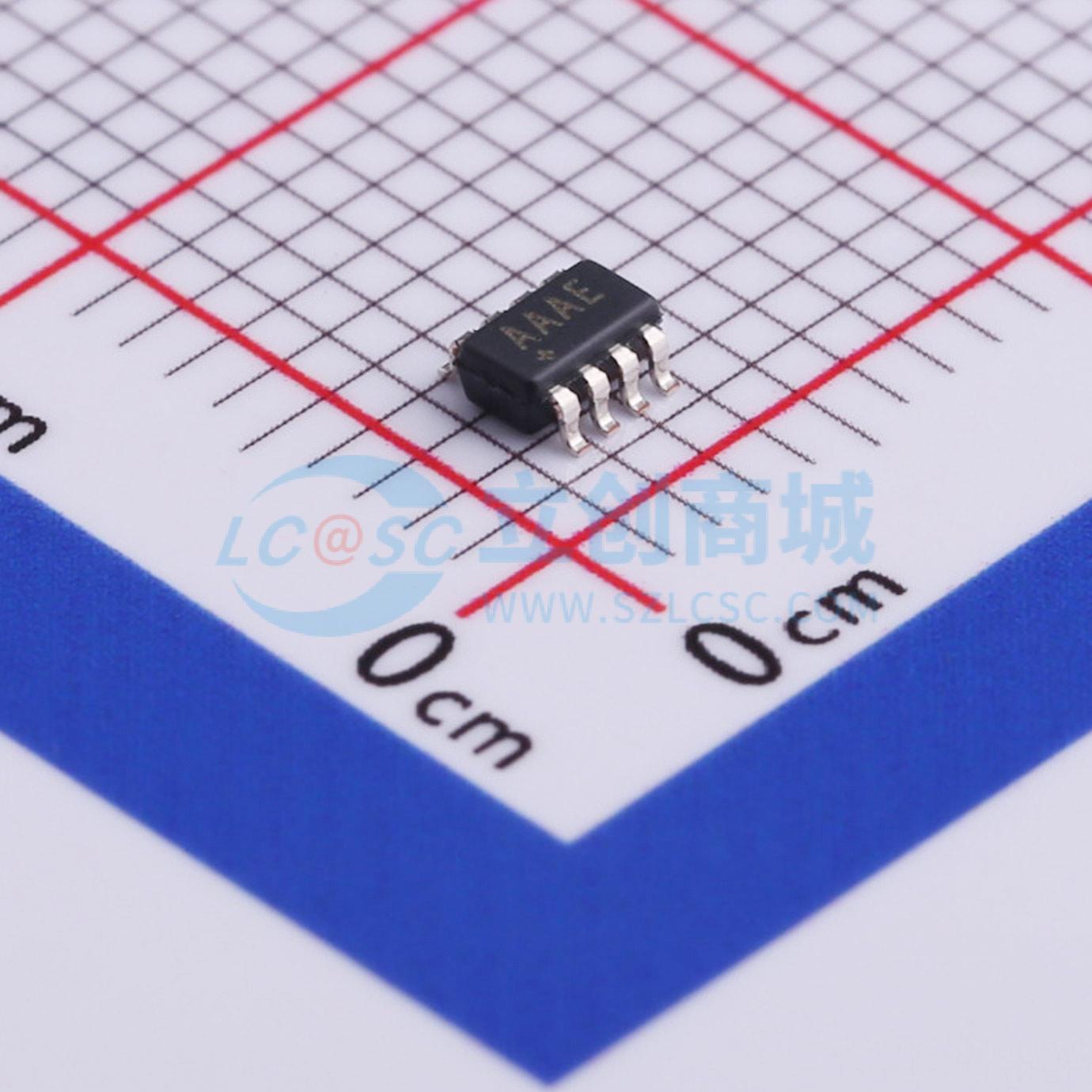

MAX4541EKA+T
低电压、单电源、双路、SPST/SPDT模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 商品型号
- MAX4541EKA+T
- 商品编号
- C490920
- 商品封装
- SOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 2 | |
| 工作电压 | 2.7V~12V |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 100ns | |
| 导通电阻(Ron) | 60Ω | |
| 关闭时间(toff) | 150ns | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 精密双路模拟开关，可在单 +2.7V 至 +12V 电源下工作
- 低功耗 (5μW)，适用于电池供电设备
- 低泄漏电流（最大 100pA）
- 快速开关速度 (tON = 150ns 最大, tOFF = 100ns 最大)
- 当由 +5V 电源供电时，通道间匹配最大 2Ω，导通电阻 (RON) 最大 60Ω，RON 平坦度最大 6Ω
- 最大 5pC 电荷注入
- 每方法 3015.7 至少 2000V ESD 保护
- MAX4541/MAX4542/MAX4543 为双单刀单掷 (SPST) 器件，MAX4544 为单刀双掷 (SPDT) 器件
- MAX4541 有两个常开 (NO) 开关，MAX4542 有两个常闭 (NC) 开关，MAX4543 有一个 NO 和一个 NC 开关，可作为 SPDT 使用
- MAX4541/MAX4542/MAX4543 采用小型 SOT23 - 8 和 8 引脚 TDFN 封装，MAX4544 采用 SOT23 - 6 封装
- 最大 60Ω (33Ω 典型值) 低 RON
- 通道间最大 2Ω RON 匹配
- 最大 6Ω RON 平坦度
- 最大 5pC 保证电荷注入
- +2.7V 至 +12V 单电源工作
- <5μW 低功耗
- 全温度范围内低泄漏电流：±85°C 时最大 10nA
- 快速开关：tON = 35ns, tOFF = 25ns
- 保证先断后通（仅 MAX4543/MAX4544）
- TTL/CMOS 逻辑兼容
- 引脚与 MAX323/MAX324/MAX325 兼容
