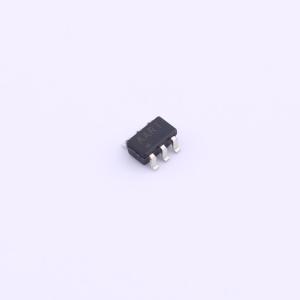

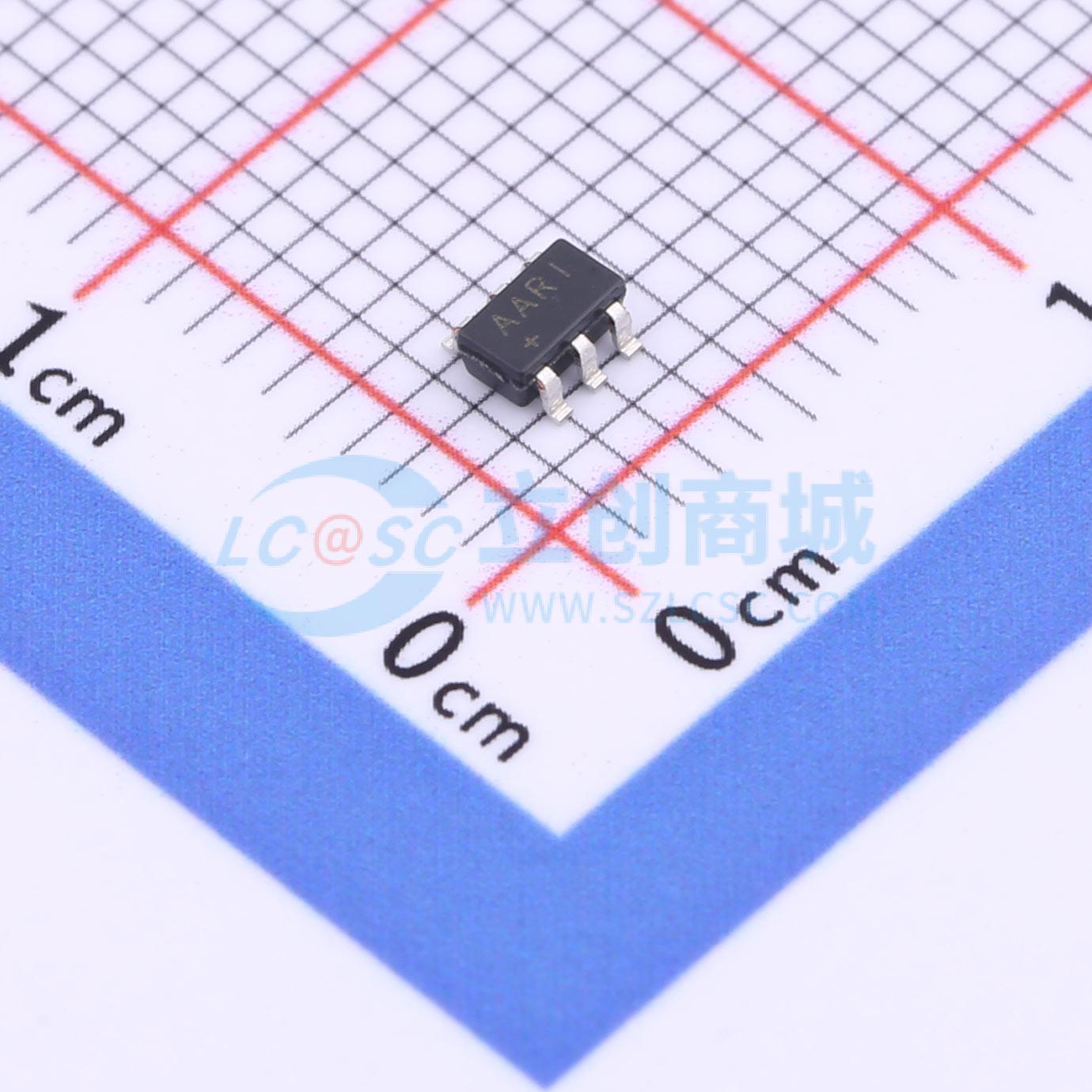

MAX5468EUT+T

描述: 这些设备执行与机械电位计或可变电阻相同的功能，由固定电阻和32个抽头点的滑动触点组成，通过2线串行接口进行数字控制。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX5468EUT+T
商品编号: C490934
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.073克(g)

商品参数

商品概述

MAX5460–MAX5468由一个固定电阻和一个带有32个抽头点的滑动触点组成，这些抽头点通过双线串行接口进行数字控制。有三种电阻值可供选择：10kΩ（MAX5466/MAX5467/MAX5468）、50kΩ（MAX5463/MAX5464/MAX5465）和100kΩ（MAX5460/MAX5461/MAX5462）。 MAX5462/MAX5465/MAX5468设计为作为电位器工作。在这种配置中，电阻阵列的低端连接到地（引脚2）。 MAX5461/MAX5464/MAX5467用作可变电阻。在这些器件中，电阻阵列的滑动端和高端在引脚5连接。MAX5460/MAX5463/MAX5466是类似的可变电阻，只是低端连接到地（引脚2）。

商品特性

MAX5460–MAX5468线性渐变数字电位器的功能与机械电位器或可变电阻相同。
这些器件由一个固定电阻和一个带有32个抽头点的滑动触点组成，这些抽头点通过双线串行接口进行数字控制。
MAX5462/MAX5465/MAX5468配置为电位器。该系列中的其他器件配置为可变电阻。
有三种电阻值可供选择：10kΩ、50kΩ和100kΩ。
MAX5460–MAX5465（100kΩ和50kΩ）采用节省空间的5引脚和6引脚SC70封装。MAX5466/MAX5467/MAX5468（10kΩ）采用5引脚和6引脚SOT23封装。
超低电源电流
+2.7V至+5.5V单电源供电
电阻抽头之间无毛刺切换
上电复位至中间刻度
双线增减串行接口

应用领域

液晶屏幕调节
音量控制
机械电位器替换
增益调节
线路阻抗匹配

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字电位器
	阻值	10kΩ
	抽头数	32
	通道数	1
	精度	-
	工作电压	2.7V~5.5V

	属性	参数值
	接口类型	-
	温度系数	35ppm/℃
	工作温度	-40℃~+85℃
	阻值变化	线性
	积分非线性	0.5LSB
	静态电流	300nA
