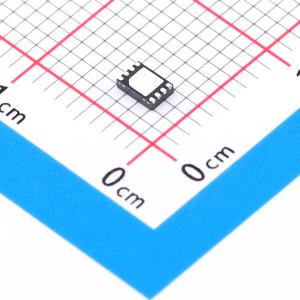

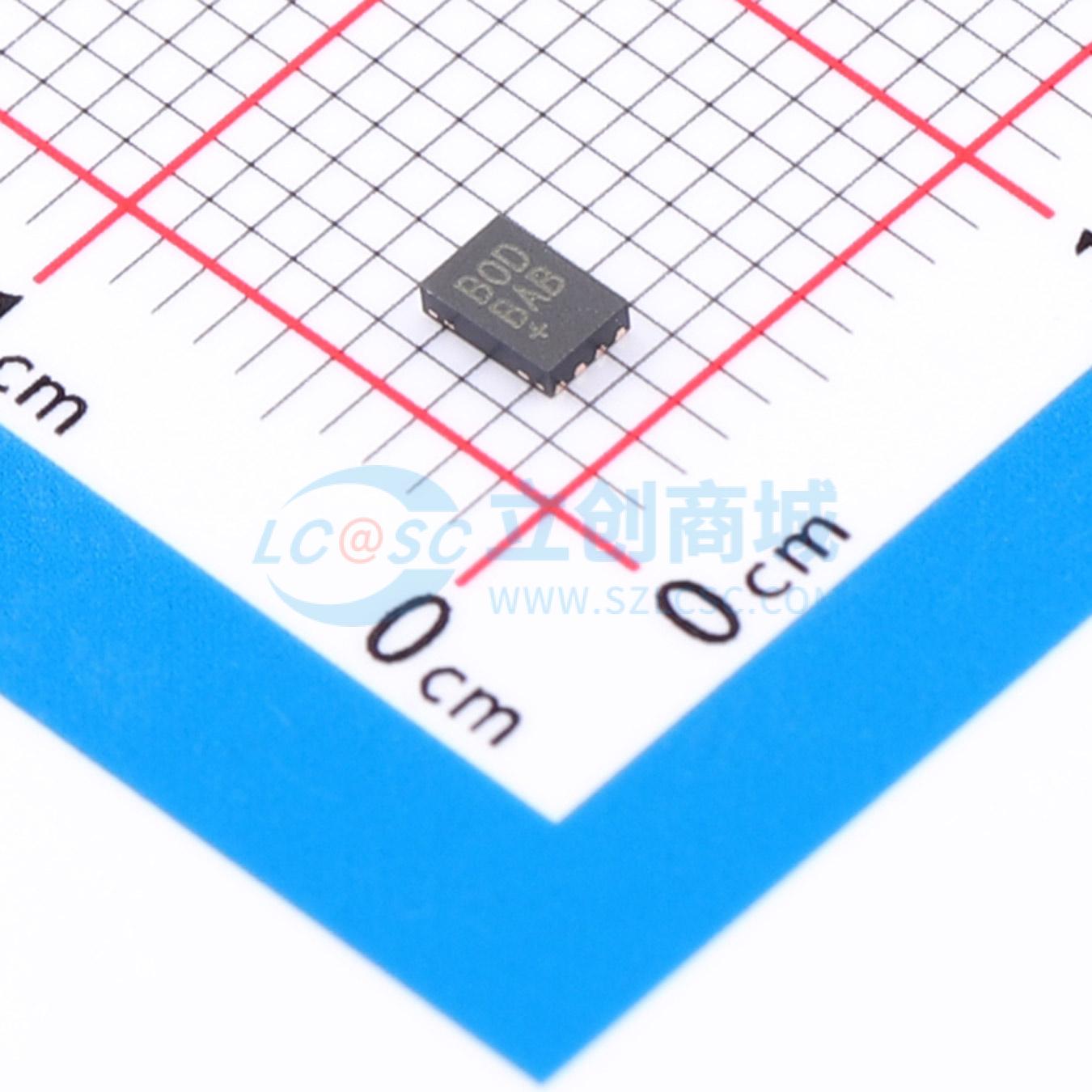

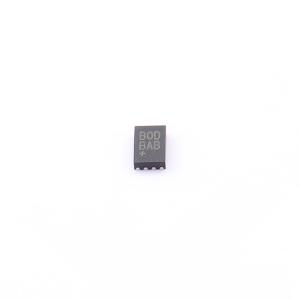

温馨提醒：图片仅供参考，商品以实物为准

MAX2612ETA+T

40MHz至4GHz线性宽带放大器

描述: MAX2612-MAX2616是一系列高性能宽带增益块，适用于PA预驱动器、低噪声放大器或可级联的50Ω放大器，最高输出功率可达+19.5dBm。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX2612ETA+T
商品编号: C490970
商品封装: TDFN-8-EP(2x3)
包装方式: 编带
商品毛重: 0.154克(g)

商品概述

MAX2612–MAX2616 是一系列高性能宽带增益模块，设计用作功率放大器（PA）预驱动器、低噪声放大器，或作为可级联的 50Ω 放大器，输出功率高达 +19.5dBm。这些器件适用于多种应用，包括蜂窝基础设施、专用或商用微波无线电，以及有线电视（CATV）或电缆调制解调器。工作频率范围为 40MHz 至 4000MHz。放大器在 +3V 至 +5.25V 电源下工作，输入和输出端口内部匹配至 50Ω。该系列器件采用引脚兼容的紧凑型 2mm x 3mm TDFN 无铅封装。

商品特性

极平坦的频率响应：在 1GHz 至 4GHz 范围内，<0.5dB
低噪声系数：在 fRFIN = 2.0GHz 时为 2.0dB
40MHz 至 4000MHz 频率范围
业内最高的最大输入功率（PIN）额定值
大的三阶输出截点（OIP3）范围：
- MAX2615/MAX2616：+37dBm
- MAX2612：+35.2dBm
- MAX2613：+31.2dBm
- MAX2614：+30dBm
输出 1dB 压缩点（P1dB）：+19.5dBm（MAX2615/MAX2616）
高增益：18.6dB
关断模式（MAX2612/MAX2613/MAX2614/MAX2616）
可调偏置电流以改善 OIP3（MAX2615）
3.0V 至 5.25V 电源范围
紧凑型 2mm x 3mm TDFN 封装
业内高静电放电（ESD）额定值：2.5kV 人体模型（HBM）
通过 AEC-Q100 认证

应用领域

蜂窝基础设施
微波无线电
无线局域网
测试与测量
汽车

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RF放大器
	频率	40MHz~4GHz
	增益	18.3dB

	属性	参数值
	噪声系数	2.1dB
	工作电压	3V~5.25V
	工作电流	69mA
