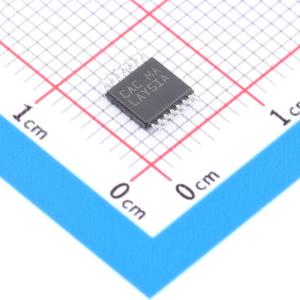

温馨提醒：图片仅供参考，商品以实物为准

MAX44267AUD+

描述: +15V单电源、双运放，±10V输出范围,Beyond-the-Rails™放大器利用单路正电源提供双极性输出
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX44267AUD+
商品编号: C490772
商品封装: TSSOP-14
包装方式: 管装
商品毛重: 0.206克(g)

商品参数

商品概述

MAX44267是一款精密、低噪声、低漂移双运算放大器，具备真零输出特性，可使输出过零，从而最大化ADC的动态范围并提高分辨率。此外，其输入共模范围从+13.5V扩展至 -12V。MAX44267集成了电荷泵电路，可与外部电容配合产生负电压轨。这使得该放大器能够在单+4.5V至+15V电源下工作，但其性能与常规的±4.5V至±15V双电源放大器相当。这种架构无需负电源轨，节省了系统成本和尺寸。 MAX44267具有单位增益稳定性，增益带宽积为5MHz。该器件的失调电压低至50μV（最大值），漂移为0.4μV/°C（最大值），在0.1Hz至10Hz范围内的噪声为200nVP-P。低失调和噪声指标以及宽输入共模范围，使其非常适合用于传感器变送器和接口。通过改变外部电荷泵电容，可以将电荷泵噪声降至最低。 MAX44267是信号链IC系列的一部分，该系列还包括放大器、多路复用器和ADC。这些IC无需为多路复用器、放大器和ADC提供负电源，节省了空间和成本。 MAX44267采用14引脚TSSOP封装，工作温度范围为 -40°C至+125°C。

商品特性

单+15V电源提供大于±10V的真双极性输出，消除了负电源的空间占用和成本
单电源实现真零输出
全温度范围内高精度传感
低输入失调电压：50μV（最大值）
低失调漂移：0.4μV/°C（最大值）
1kHz时输入噪声低至9nV/√Hz，提供宽ADC动态范围
5MHz增益带宽积，提供宽频率输入范围
低静态电流：2.4mA（最大值），降低功耗并实现低温运行
集成EMI滤波器，降低对电机和其他高频噪声源的敏感度
带外部电荷泵电容的14引脚TSSOP封装，可优化噪声

应用领域

PLC模拟I/O模块
传感器接口
压力传感器
电桥传感器
模拟电平转换/调理

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(96个/管，最小起订量 1056 个)

个

起订量：1056 个96个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	精密运放
	放大器数	双路
	增益带宽积(GBP)	5MHz
	输入偏置电流(Ib)	500pA

	属性	参数值
	压摆率(SR)	3V/us
	输出电流	36mA
	轨到轨	-
	工作温度	-40℃~+125℃
