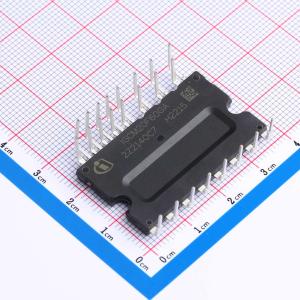

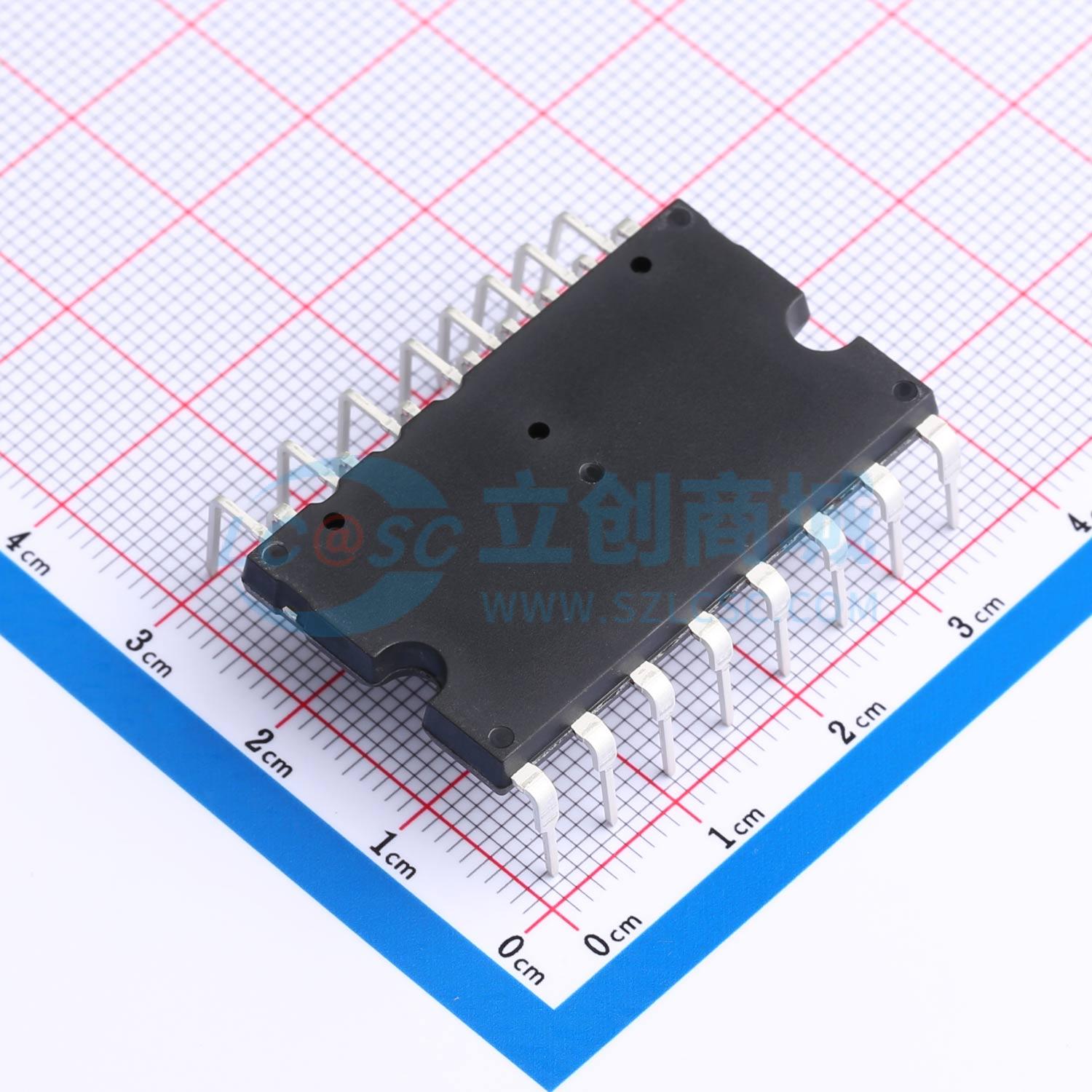

IGCM20F60GA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该模块系列提供了集成各种功率和控制组件的机会，以提高可靠性、优化 PCB 尺寸和系统成本。它旨在控制变速驱动器中的三相交流电机和永磁电机，适用于空调、冰箱和洗衣机等应用。封装概念特别适用于需要良好热传导和电气隔离的功率应用，同时具备 EMI 安全控制和过载保护功能。反向导通 IGBT 与优化的 SOI 栅极驱动器相结合，以实现出色的电气性能。
品牌名称: Infineon(英飞凌)
商品型号: IGCM20F60GA
商品编号: C490788
商品封装: MDIP-24
包装方式: 管装
商品毛重: 11.66克(g)

商品参数

商品概述

CIPOS™ 模块系列提供了集成各种功率和控制组件的机会，以提高可靠性、优化 PCB 尺寸和系统成本。它旨在控制变速驱动器中的三相交流电机和永磁电机，适用于如空调、冰箱和洗衣机等应用。该封装概念特别适用于需要良好热传导和电气隔离，同时具备 EMI 安全控制和过载保护的功率应用。反向导通 IGBT 与优化的 SOI 栅极驱动器相结合，以实现出色的电气性能。

商品特性

全隔离双列直插式模塑模块
带单片体二极管的反向导通 IGBT
坚固的 SOI 栅极驱动器技术，对瞬态和负电压具有稳定性
在 VBS = 15V 时，允许高达 -11V 的负 VS 电位用于信号传输
集成自举功能
过流关断
温度监测
所有通道欠压锁定
所有相电流监测可访问低端发射极引脚（开放发射极）
防止直通
保护期间所有 6 个开关均关断
无铅端子电镀；符合 RoHS 标准

应用领域

洗碗机
冰箱
洗衣机
空调
风扇
低功率电机驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	智能功率模块(IPM)
	类型	IGBT
	漏源电压(Vdss)	600V
	连续漏极电流(Id)	20A
	开关频率	20kHz
	工作温度	-40℃~+150℃

	属性	参数值
	工作电压	14V~18.5V
	高侧偏置电压(Vbs)	13.5V~18.5V
	配置	三相桥
	耗散功率(Pd)	32.6W
	静态电流(Iq)	370uA；300uA
