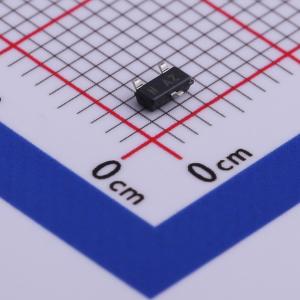

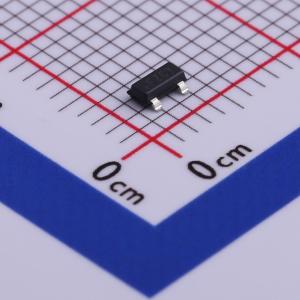

温馨提醒：图片仅供参考，商品以实物为准
MAX6004EUR+T
4.296V~12.6V 串联 45uA 100ppm/℃
- 商品型号
- MAX6004EUR+T
- 商品编号
- C490739
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 4.296V~12.6V | |
| 输出电压 | 4.096V | |
| 输出电流 | 400uA |
| 属性 | 参数值 | |
|---|---|---|
| 精度 | ±1% | |
| 温度系数 | 100ppm/℃ | |
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | 45uA | |
| 工作温度 | -40℃~+85℃@(Ta) |
商品概述
MAX6001–MAX6005系列SOT23封装低成本串联电压基准源兼具并联基准源的成本优势和传统上成本较高的串联基准源的节能优势。与传统的必须以负载电流偏置且需要外部电阻的并联模式（两端）基准源不同，这些器件无需外部电阻，且其电源电流几乎与电源电压无关。
这些微功耗、低压差、低成本器件非常适合高产量、对成本敏感的3V和5V电池供电系统，这些系统的电源电压变化范围大，且要求极低的功耗。此外，这些器件采用内部补偿，无需外部补偿电容，可在对空间要求苛刻的应用中节省宝贵的电路板空间。
这些串联模式基准源的静态电源电流最大为45μA，且几乎与电源电压无关，电源电压每变化1V，电流变化仅为0.8μA。与并联模式基准源不同，这些串联模式基准源仅在需要时从电源电压汲取负载电流，因此不会浪费电源电流，并且在整个电源电压范围内可实现最高效率。这种效率的提升有助于降低功耗并延长电池寿命。
商品特性
- MAX6001–MAX6005系列兼具并联基准源的成本优势和串联基准源的节能优势
- 无需外部电阻
- 电源电流几乎与电源电压无关
- 非常适合高产量、对成本敏感的3V和5V电池供电系统，这些系统的电源电压变化范围大，且要求极低的功耗
- 内部补偿，无需外部补偿电容
- 最大温度系数为100ppm/°C
- 最大静态电源电流为45μA
- 电源电流随输入电压的变化率为0.8μA/V
- 输出源电流和灌电流为±400μA
- 负载电流为400μA时，压差为100mV
- 负载调整率为±0.12μV/μA
- 线性调整率为8μV/V
- 负载电容CLOAD在0至2.2nF范围内保持稳定
应用领域
- 便携式/电池供电设备
- 笔记本电脑
- 个人数字助理（PDA）、全球定位系统（GPS）和数字万用表（DMM）
- 手机
- 寻呼机
- 硬盘驱动器
