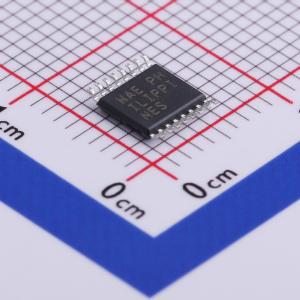

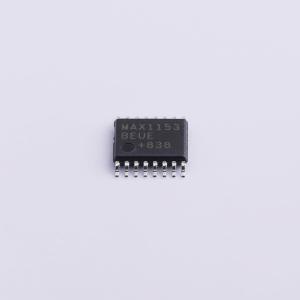

温馨提醒：图片仅供参考，商品以实物为准

MAX1153BEUE+

描述: MAX1153/MAX1154是独立的10通道10位系统监控ADC，具有内部参考源。这些设备可以独立监控输入通道，无需微处理器交互，并在任何变量超过用户定义的限制时生成中断。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX1153BEUE+
商品编号: C490242
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.228克(g)

商品参数

商品概述

MAX1153/MAX1154是独立的10通道（8个外部通道、2个内部通道）10位系统监控ADC，内置基准源。可编程单端/差分多路复用器可接受电压和远程二极管温度传感器输入。这些器件可独立监控输入通道，无需微处理器干预，当任何变量超出用户定义的限值时会产生中断。MAX1153/MAX1154可在产生中断前配置高低限值以及允许的故障周期数。这些ADC还可执行递归数据平均以降低噪声。转换序列之间的可编程等待间隔允许选择采样率。在94ksps的最大采样率（自动模式，启用单通道）下，MAX1153仅消耗5mW（3V时为1.7mA）。自动关断功能可将2ksps时的电源电流降至190μA，50sps时降至小于8μA。独立操作，加上小封装（16引脚TSSOP）易于使用，使MAX1153/MAX1154非常适合多通道系统监控应用。低功耗也使这些器件适用于手持和电池供电应用。

商品特性

无需处理器干预即可监控10个信号
八个外部通道可编程为温度或电压监控器
用于可靠自主测量的智能电路
可编程数字平均滤波器
可编程故障计数器
精确测量
10位分辨率
±0.5 LSB积分非线性，±0.5 LSB微分非线性
±0.75°C温度精度（典型值）
具有可编程间隔的灵活自动通道扫描定序器
可编程输入：单端/差分、电压/温度
可编程等待状态
内部2.5V/4.096V基准源（MAX1153/MAX1154）
高达10m的远程温度感应（差分模式）
单3V或5V电源供电
小型16引脚TSSOP封装

应用领域

系统监控
远程电信网络
服务器群
远程数据记录器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	10位
	采样率	94kHz
	通道数	10
	工作电压	2.7V~3.6V

	属性	参数值
	接口类型	SPI
	差分输入	-
	积分非线性	0.5LSB
	工作温度	-40℃~+85℃
