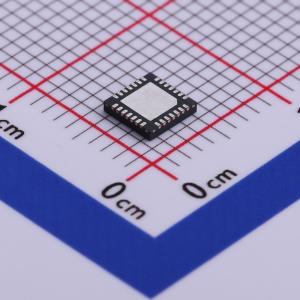

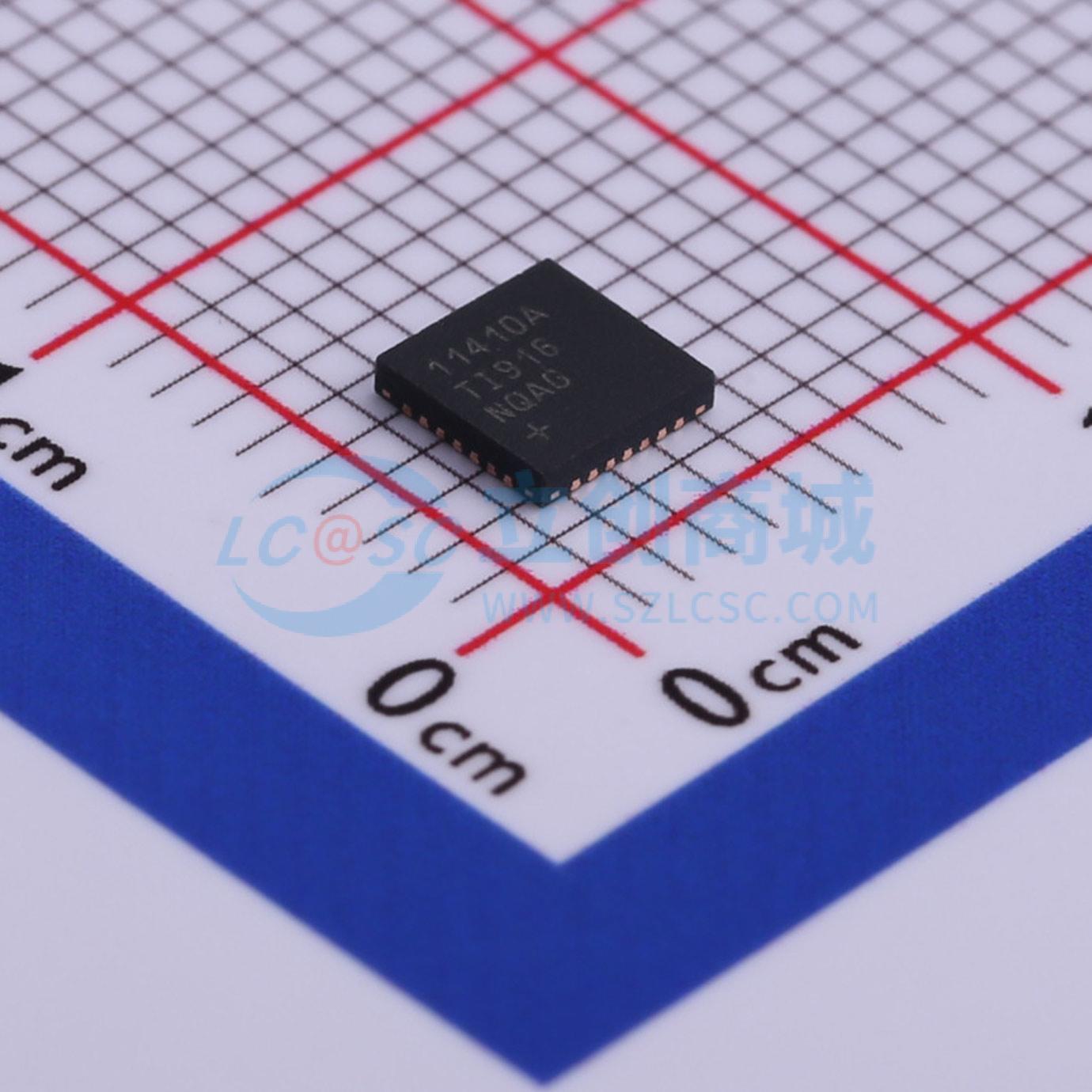

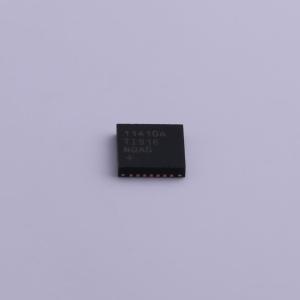

MAX11410ATI+

24位多通道低功耗Delta-Sigma ADC带PGA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 24位多通道低功耗1.9ksps Delta-Sigma ADC，具有PGA，低功耗，高精度ADC，具有精确传感的集成功能
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX11410ATI+
商品编号: C490256
商品封装: TQFN-28-EP(4x4)
包装方式: 管装
商品毛重: 0.114克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+125℃
	时钟/振荡器	内置；外置
	时钟频率(fc)	2.4576MHz；2.3347MHz~2.5805MHz
	基准电压源	外置
	可变增益	支持
	ADC架构	Sigma-Delta
	数据速率	10Hz；60Hz；120Hz；5Hz；1.25Hz；30Hz；2.5Hz；15Hz
	静态电流	3uA

商品概述

MAX11410是一款低功耗、多通道、24位Δ-Σ型ADC，其特性和规格针对精密传感器测量进行了优化。输入部分包含一个低噪声可编程增益放大器（PGA），具有极高的输入阻抗，增益范围为1倍至128倍，可优化整体动态范围。当不使用PGA时，输入缓冲器可将信号输入与开关电容采样网络隔离开来，即使使用高阻抗信号源，也能轻松驱动该ADC。多项集成特性简化了精密传感器应用。可编程匹配电流源可为电阻式传感器提供激励。额外的电流吸收器和电流源有助于检测传感器断线情况。10通道输入多路复用器为复杂的多传感器测量提供了所需的灵活性。通用输入输出引脚（GPIO）减少了隔离组件，便于控制开关或其他电路。在单周期模式下，数字滤波器可在单个转换周期内稳定。可用的有限长单位冲激响应（FIR）数字滤波器可在16ms内实现单周期稳定，同时对50Hz和60Hz电源线路噪声的同时抑制比超过90dB。集成的片上振荡器无需外部组件。如有需要，也可使用外部时钟源。可通过兼容SPI的串行接口访问控制寄存器和转换数据。

商品特性

适用于宽动态范围信号源的高分辨率和低噪声
24位分辨率
可编程增益放大器，增益选项为1、2、4、8、16、32、64和128倍
对60Hz和50Hz电源线路噪声的同时抑制比达90dB
典型积分非线性（INL）为3ppm，无丢码现象
10个模拟输入可任意组合用于单端/全差分输入
两个专用/一个共享差分电压基准输入
按需进行失调和增益自校准

应用领域

传感器测量
便携式仪器
电阻电桥测量

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	1.9kHz
	通道数	10
	工作电压	2.7V~3.6V
	接口类型	SPI
	差分输入	是
	积分非线性	-
