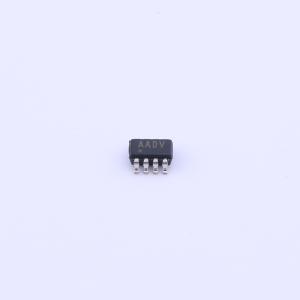

温馨提醒：图片仅供参考，商品以实物为准
MAX1116EKA+T
MAX1116EKA+T
- 描述
- 单电源、低功耗、串行8位ADC、业内功耗最低的SOT23 ADC
- 商品型号
- MAX1116EKA+T
- 商品编号
- C490278
- 商品封装
- SOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 8位 | |
| 采样率 | 100kHz | |
| 通道数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | - | |
| 积分非线性 | 1LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 48dB | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 5MHz | |
| 基准电压源 | 内置 | |
| ADC架构 | SAR | |
| 静态电流 | 182uA |
商品概述
MAX1115/MAX1116 ADC采用逐次逼近转换技术和输入跟踪/保持（T/H）电路，将模拟信号转换为8位数字输出。SPI/QSPI/MICROWIRE兼容接口可直接连接微处理器（μP），无需额外电路。
商品特性
- MAX1115/MAX1116是低功耗、8位模数转换器（ADC），内置跟踪/保持（T/H）电路、电压基准、VDD监视器、时钟和串行接口。
- MAX1115的工作电压范围为+2.7V至+5.5V，MAX1116的工作电压范围为+4.5V至+5.5V。
- 两款器件在100ksps采样率下仅消耗175μA电流。
- 满量程模拟输入范围由内部基准电压决定，MAX1115为+2.048V，MAX1116为+4.096V。
- MAX1115/MAX1116还具备自动关断掉电模式，器件闲置时可将功耗降至<1μA。
- 三线串行接口可直接连接SPI、QSPI和MICROWIRE设备，无需外部逻辑。
- 采用内部时钟，最高可实现100ksps的转换速率。
- MAX1115/MAX1116采用8引脚SOT23封装，占位面积仅为8引脚SO封装的30%。
- 单电源供电：+2.7V至+3.6V（MAX1115），+4.5V至+5.5V（MAX1116）
- 输入电压范围：0至VREF
- 内置跟踪/保持电路；采样率100kHz
- 内部基准电压：+2.048V（MAX1115），+4.096V（MAX1116）
- SPI/QSPI/MICROWIRE兼容串行接口
- 小型8引脚SOT23封装
- 自动掉电功能
- 低功耗：100ksps时为175μA，+3V、10ksps时为18μA，掉电模式下为1μA
应用领域
- 低功耗手持便携式设备
- 系统诊断
- 电池供电测试设备
- 接收信号强度指示器
- 4mA至20mA供电的远程数据采集系统
