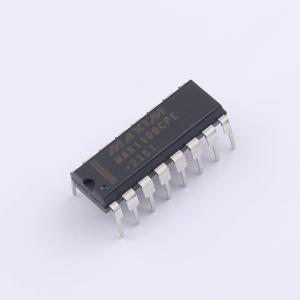

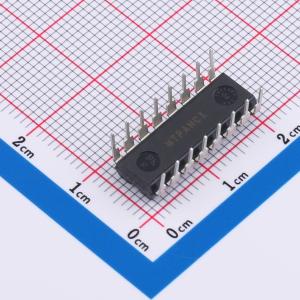

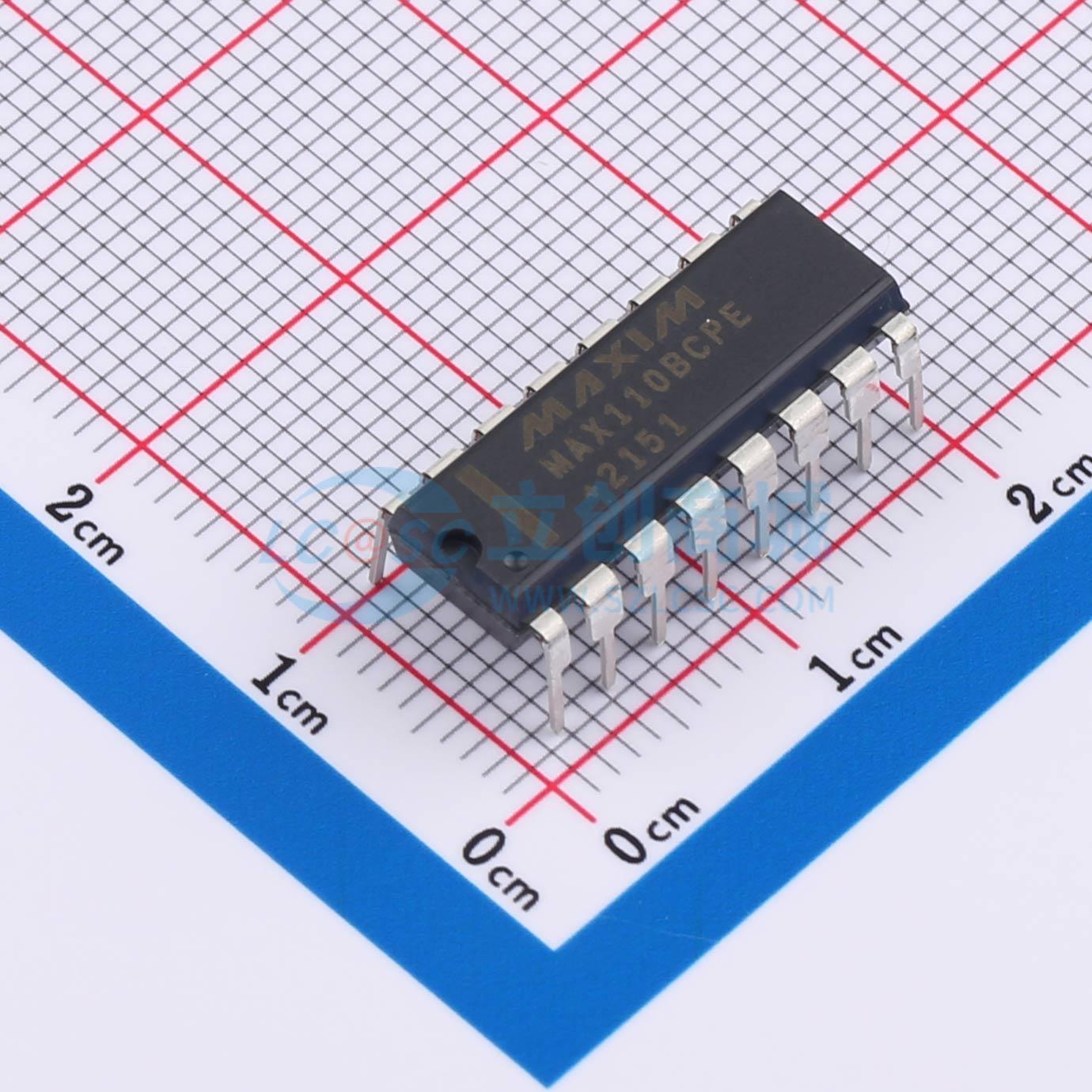

MAX110BCPE+

低成本、2通道、±14位串行ADC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MAX110/MAX111 模数转换器 (ADC) 采用内部自动校准技术，无需外部组件即可实现 14 位分辨率和超量程功能。工作电源电流仅为 550μA（MAX110），在掉电模式下可降至 4μA，使这些 ADC 非常适合高分辨率电池供电或远程传感应用。快速串行接口简化了信号路由和光电隔离，节省了微控制器引脚，并与 SPI、QSPI 和 MICROWIRE 兼容。MAX110 使用 ±5V 电源供电，可转换 -3V 至 +3V 范围内的差分模拟信号。MAX111 使用单 +5V 电源供电，可转换 ±1.5V 范围内的差分模拟信号，或 0V 至 +1.5V 范围内的单端信号。内部校准允许在微处理器 (μP) 控制下进行失调和增益误差校正。这两款器件均提供节省空间的 16 引脚 DIP 和 SO 封装，以及更小的 20 引脚 SSOP 封装。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX110BCPE+
商品编号: C490320
商品封装: PDIP-16
包装方式: 管装
商品毛重: 1.1克(g)

商品参数

	属性	参数值
	工作温度	0℃~+70℃
	时钟/振荡器	内置；外置
	时钟频率(fc)	250kHz~1.25MHz；1MHz
	基准电压源	外置
	可变增益	不支持
	ADC架构	Sigma-Delta
	静态电流	550uA
	功能特性	多路复用器；双极性电源；自动校准

商品概述

MAX110/MAX111 模数转换器 (ADC) 采用内部自动校准技术，无需外部组件即可实现 14 位分辨率和超量程功能。工作电源电流仅为 550μA（MAX110），在掉电模式下可降至 4μA，使这些 ADC 非常适合高分辨率电池供电或远程传感应用。快速串行接口简化了信号路由和光电隔离，节省了微控制器引脚，并与 SPI、QSPI 和 MICROWIRE 兼容。MAX110 使用 ±5V 电源供电，可转换 -3V 至 +3V 范围内的差分模拟信号。MAX111 使用单 +5V 电源供电，可转换 ±1.5V 范围内的差分模拟信号，或 0V 至 +1.5V 范围内的单端信号。内部校准允许在微处理器 (μP) 控制下进行失调和增益误差校正。这两款器件均提供节省空间的 16 引脚 DIP 和 SO 封装，以及更小的 20 引脚 SSOP 封装。

商品特性

采用内部自动校准技术，无需外部组件即可实现 14 位分辨率和超量程功能
工作电源电流仅为 550μA（MAX110），在掉电模式下可降至 4μA
快速串行接口简化了信号路由和光电隔离，节省了微控制器引脚，并与 SPI、QSPI 和 MICROWIRE 兼容
MAX110 使用 ±5V 电源供电，可转换 -3V 至 +3V 范围内的差分模拟信号
MAX111 使用单 +5V 电源供电，可转换 ±1.5V 范围内的差分模拟信号，或 0V 至 +1.5V 范围内的单端信号
内部校准允许在微处理器 (μP) 控制下进行失调和增益误差校正
提供节省空间的 16 引脚 DIP 和 SO 封装，以及更小的 20 引脚 SSOP 封装

应用领域

过程控制
称重秤
面板仪表
数据采集系统
温度测量

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	14
	采样率	50Hz
	通道数	2
	工作电压	4.75V~5.25V
	接口类型	SPI
	差分输入	是
	积分非线性	-
