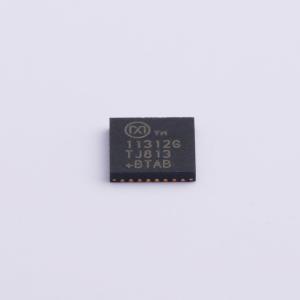

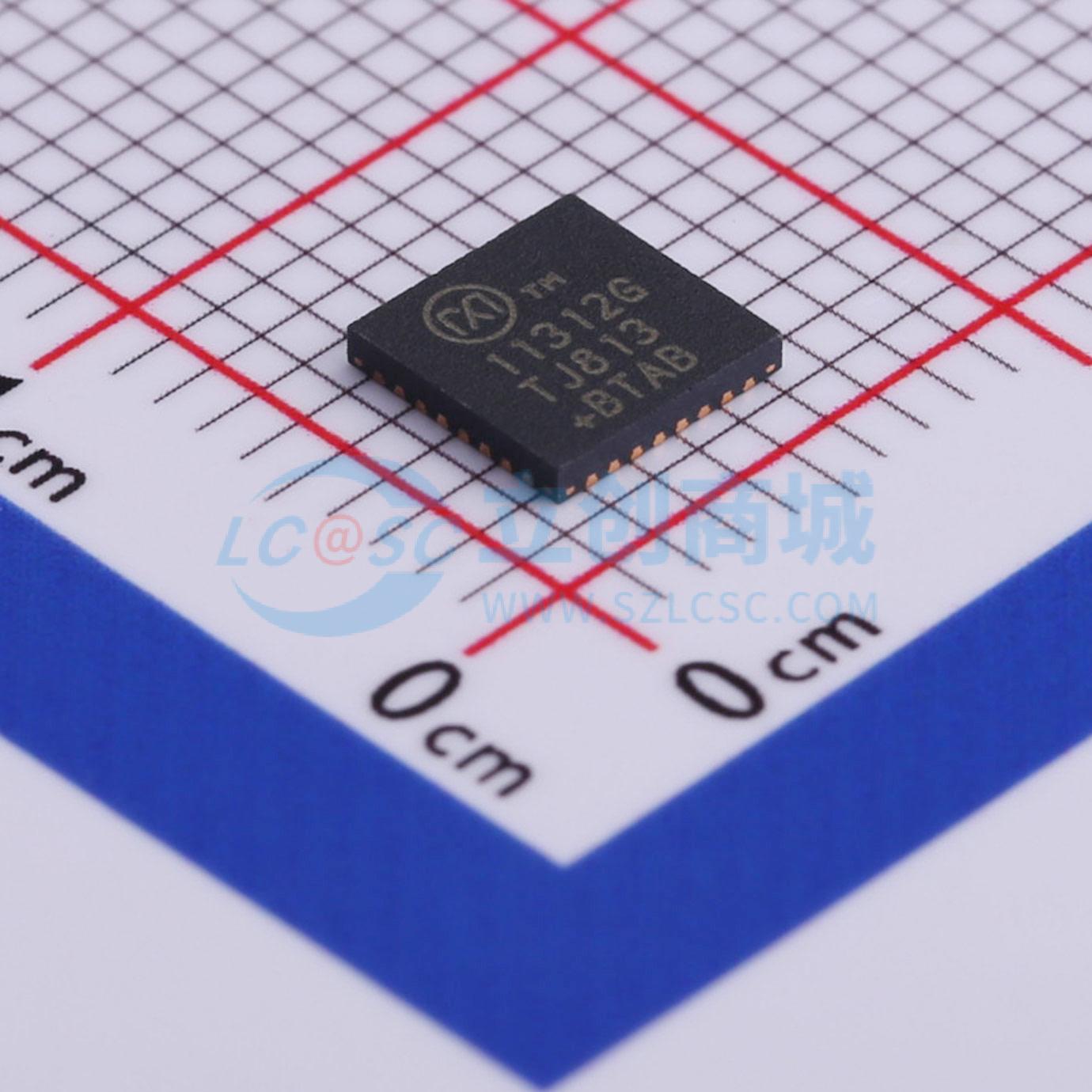

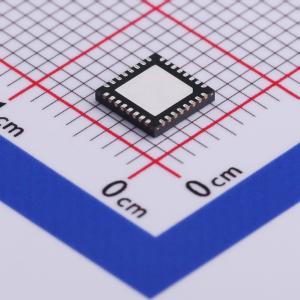

MAX11312GTJ+
MAX11312GTJ+
- 描述
- MAX11312集成了12位多通道模数转换器(ADC)和12位多通道缓冲数模转换器(DAC)，以及12个混合信号高压双极端口，这些端口可以配置为ADC模拟输入、DAC模拟输出、通用开关终端或通用数字I/O。
- 商品型号
- MAX11312GTJ+
- 商品编号
- C490274
- 商品封装
- TQFN-32-EP(5x5)
- 包装方式
- 管装
- 商品毛重
- 0.118克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 400kHz | |
| 通道数 | 12 | |
| 工作电压 | 4.75V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | I2C | |
| 差分输入 | - | |
| 积分非线性 | 2.5LSB | |
| 工作温度 | -40℃~+105℃ |
商品概述
MAX11312 集成了一个 PIXI™、12位多通道模数转换器（ADC）和一个12位多通道缓冲数模转换器（DAC）在一个单片集成电路中。该器件提供了12个混合信号高压双向端口，这些端口可以配置为ADC模拟输入、DAC模拟输出、通用输入（GPI）、通用输出（GPO）或模拟开关端子。一个内部温度传感器和两个外部温度传感器可以跟踪结温和环境温度。相邻的端口对可以配置为开漏设备的逻辑电平转换器或模拟开关。
PIXI 端口为12位混合信号应用提供了高度灵活的硬件配置。MAX11312 最适合需要混合模拟和数字功能的应用。每个端口都可以独立配置，在-10V至+10V范围内最多可以选择四个电压范围。
该器件允许对每个配置为ADC的端口进行2、4、8、16、32、64或128次ADC采样平均，以提高噪声性能。配置为DAC的输出端口可以驱动高达25mA的电流。GPIO端口可以编程为用户定义的逻辑电平，GPI与GPO结合形成逻辑电平转换器。
内部和外部温度测量可以监测可编程的最小和最大温度限制条件，并在发生一个或多个条件时通过中断通知主机。温度测量结果可以通过串行接口获得。
该器件具有内部低噪声2.5V电压参考，并提供了使用外部电压参考的选项，DAC和ADC有独立的输入。MAX11312 使用400kHz I2C兼容串行接口，工作于5V模拟电源和1.8V至5.0V数字电源。PIXI端口供电电压范围为-12.0V至+12.0V。
MAX11312 采用32引脚TQFN封装，尺寸为5mm x 5mm，工作温度范围为-40°C至+105°C。
应用领域
- 基站射频功率器件偏置控制器
- 系统监控与控制
- 电源监测
- 工业控制和自动化控制用于光组件
