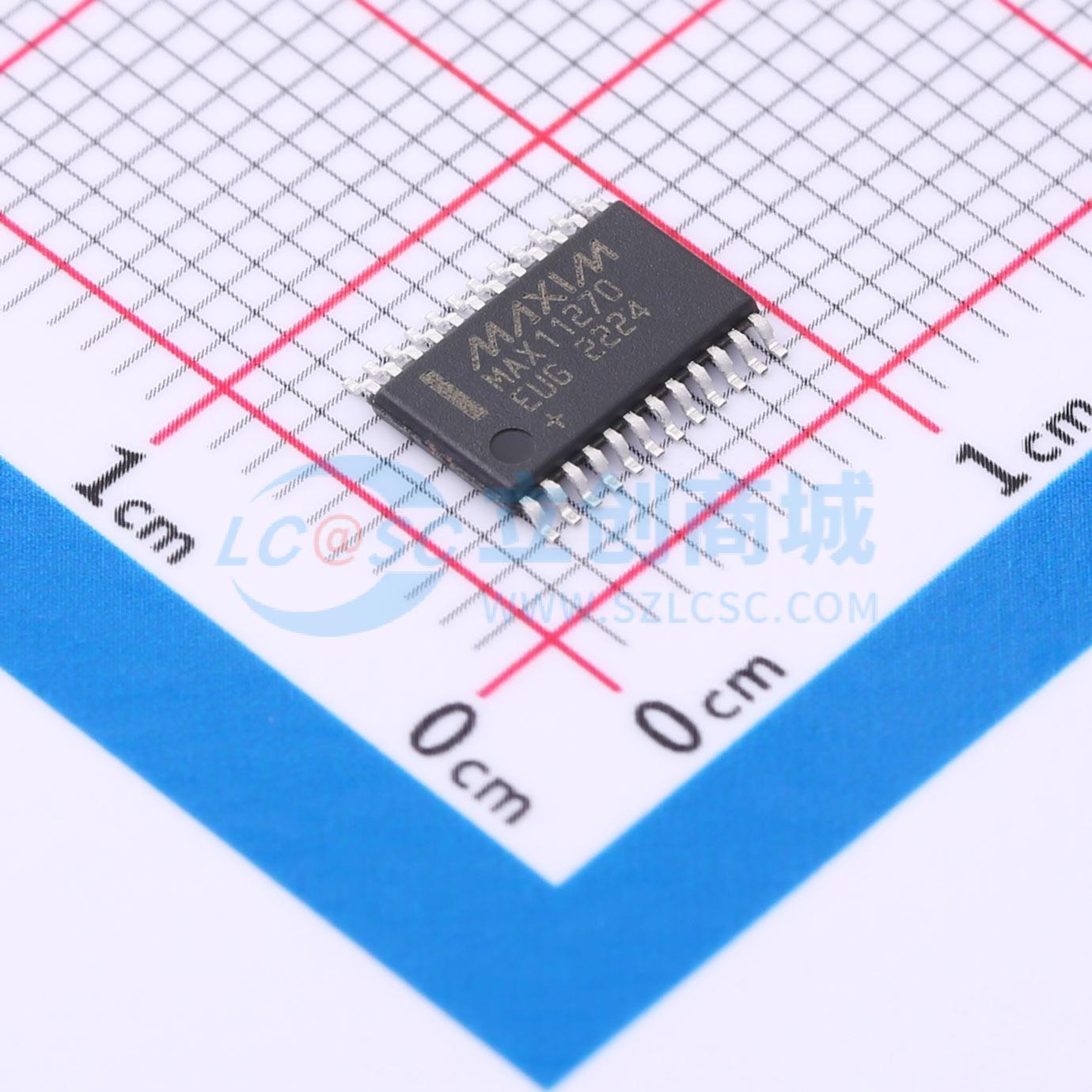

MAX11270EUG+
24位超低功耗130dB信噪比64ksps Δ-Σ ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 24位、10mW、130dB SNR、64ksps Δ-Σ ADC，集成PGA、同类产品功耗最低、SNR最高的24位ADC
- 商品型号
- MAX11270EUG+
- 商品编号
- C490272
- 商品封装
- TSSOP-24
- 包装方式
- 托盘
- 商品毛重
- 0.092克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 64kHz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~3.6V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 130dB | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 8.192MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 64kHz | |
| 静态电流 | 2.4mA |
商品特性
- 高分辨率适用于需要宽动态范围的仪表应用
- 1.9sps下130dB SNR
- 1000sps下112dB SNR
- 1.9sps下20.4位无噪声分辨率
- 1000sps下17.4位无噪声分辨率
- 便携式应用中更长的电池寿命
- 2.4mA工作模式电流
- 4.4mA低噪声PGA模式电流
- 1μA休眠电流
- 高精度直流测量
- 1ppm INL（典型值），4ppm（最大值）
- 单电源或分立电源提供灵活的输入电压范围
- 2.7V至3.6V（单电源）或±1.8V（分立电源）
- 灵活的高性能滤波器架构简化设计
- 可编程SINC滤波器支持系统集成
- 低噪声PGA，增益为1、2、4、8、16、32、64、128
- 信号缓冲可选
- 3个通用I/O
- 支持集成部件和系统的增益和偏移校准
- 采用坚固的24引脚TSSOP封装
应用领域
- 科学仪器仪表
- 高精度便携式传感器
- 医疗设备
- 自动测试设备（ATE）
